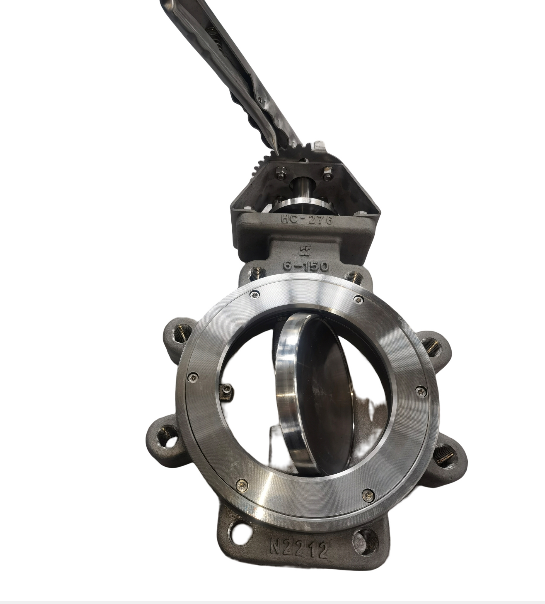

Leptir ventil mekih sjedala visokih performansi

Leptir ventil visokih performansi Taitubv s mekanim brtvljenjem usvaja dvostruki ekscentrični dizajn kako bi postigao dvosmjernu funkciju propuštanja nula 1: 1. Na početnoj točki sjedišta ventila, ekscentrična sferična ploča ventila proizvodi efekt nalik na brijeg, koji može povući ploču ventila od sjedala ventila bez prekomjernog momenta, a ploča ventila ne dolazi u kontakt sa sjedištem ventila. Ovaj učinak smanjuje trošenje sjedišta ventila, minimalizira pojavu deformacije i smanjuje radni moment. Kada je ventil zatvoren, ovo djelovanje nalik na bregasto mjesto pretvara rotacijsko kretanje ploče ventila u linearno gibanje, učinkovito gurajući ploču ventila u kontakt sa sjedištem ventila, a kontakt H linije između ploče ventila i sjedala ventila je u dodiru s brisačem kako bi se osiguralo učinkovito U slučaju brtvljenja, izbjegavajte nakupljanje nečistoća u mediju.

Ventilska ploča usklađena je s konusnom površinom stabla ventila, a precizna podudarnost je velika. Pod znatnim opterećenjem, ploča ventila može se točno zatvoriti, zatvaranje je pouzdano, a brtvljenje stabilno.

Značajka dizajna +

1. Sjedalo ventila kombinira prednosti PTFE-a i elastične gume, otporno je na koroziju i produljuje radni vijek sjedala ventila.

2. Pozicioniranje sjedala ventila i dizajn utora na tijelu ventila osiguravaju točno i čvrsto pozicioniranje sjedala ventila. Pozicioner za cijelo lice ventila koristi vijke visoke čvrstoće koji se uravnoteženo povezuju s tijelom ventila kako bi se osigurala maksimalna sila zatezanja sjedala ventila i osiguralo brtvljenje ceste cijevi.

3. Sjedalo ventila s pouzdanim brtvljenjem i dobrom potpornom silom zapečaćeno je pritiskom medija cjevovoda. Što je veći srednji pritisak u cjevovodu, to je veća sila brtvljenja. Pod nižim tlakom ili vakuumom, ovakav dizajn sjedišta potisnog ventila, u stanju vlastitog skladišta energije, može pružiti bolje brtvljenje, srednji tlak u cjevovodu se smanjuje, skladištenje energije energizera smanjit će se u skladu s tim, a razumni i jedinstveni dizajn osigurava duži vijek trajanja ventila;

4. Pruža dvosmjernu hermetičku nepropusnost brtvljenja medija cjevovoda;

5. Samo sjedalo ventila ima mogućnost samoprilagođavanja na srednje temperaturne promjene i tlak u cjevovodu, čime minimalizira trošenje sjedala ventila;

6. Sjedište ventila je jednostavno zamijeniti. Samo uklonite pozicioniranje sjedala ventila, nakon što je ploča ventila okrenuta u zatvoreni položaj, stavite novi sklop sjedišta ventila u utor tijela ventila, a zatim upotrijebite pozicionir sjedala ventila da se čvrsto povežete s tijelom ventila. .

Standard dizajna +

· Dizajn: API 609

· Licem u lice: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Kraj prirubnice: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Kraj čeličnog zavarivanja: ASME B16.25

· Test: API598

· Vatrootporno: API607 / API6FA

Tehnička specifikacija +

· Veličina: 2 ”~ 64” (DN100 ~ DN1600)

· Klasa: 150Lb ~ 1500Lb / PN6 ~ PN250

· Priključak: Dvostruka prirubnica / ušica / oblatna (čelni zavar prema zahtjevu)

· Rad: Ručni / pužni zupčanik / pneumatski aktuator / električni aktuator

· Temperatura: -60 ° C do +180 ° C

· Primjena: odvajanje zraka / para / priobalna platforma / kemikalije / ulje&i plin / solarna termalna električna energija

Opcija materijala +

· Tijelo: Ugljični čelik (WCB, LCB, WC6, WC9, C5) /

· Nehrđajući čelik (CF8, CF8M, CF3, CF3M) /

· Dupleks nehrđajući čelik (4A, 5A, 6A) /

· Legura Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Legura inconel (CY-40, CW-6MC) /

· Monelova legura (M35-1) / Monel 400

· Legura aluminijske bronce (C95400, C95500, C95800, AB2C)

· Disk: nehrđajući čelik (CF8, CF8M, CF3, CF3M) /

· Dupleks nehrđajući čelik (4A, 5A, 6A) Legura Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Legura inconel (CY-40, CW-6MC) /

· Monelova legura (M35-1) /

· Legura aluminijske bronce (C95400, C95500, C95800, AB2C)

· Stablo: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Sjedalo tijela: PTFE / RPTFE
