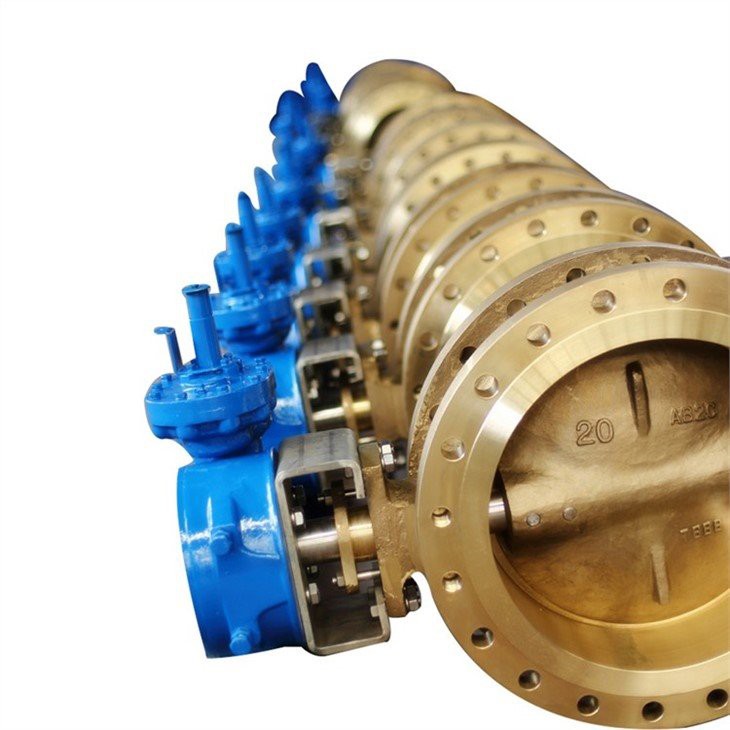

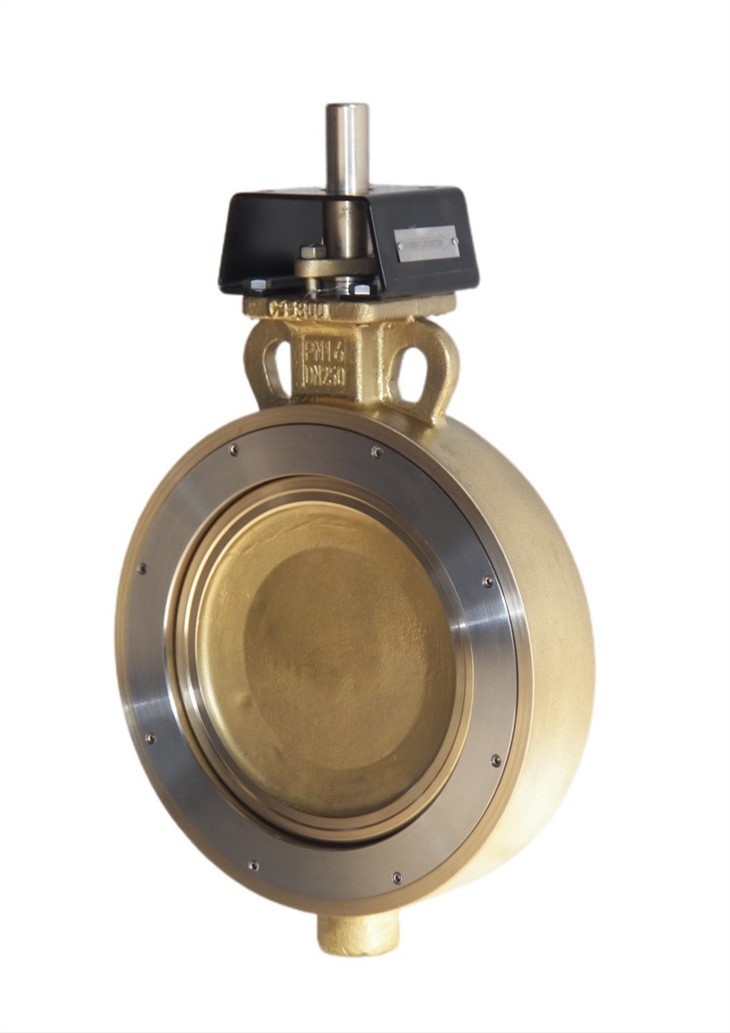

Leptir ventil za kisik

Kao uređaj za otvaranje i zatvaranje na kisikovom cjevovodu u metalurškoj industriji, ventil za kisik ima mnogo posebno strogih zahtjeva u usporedbi s ostalim općim ventilima. Budući da je kisik zapaljiv i eksplozivno opasan proizvod, mora biti nepropustan, antistatičan i zaštićen od iskre kako bi se izbjegle nesreće. Što se tiče strukture, dizajn je: brtva bez trenja, koja učinkovito smanjuje trošenje para brtve, habanje pakiranja i habanje gornjeg brtvila; vijci za uzemljenje ugrađeni su na bočnu prirubnicu kako bi se izbjegle statičke iskre; izloženi dio stabla ventila mora biti zaštićen od prašine i ulja. Leptir ventil ima prednosti dobrih performansi brtvljenja, laganog i fleksibilnog rada, sigurnosti i pouzdanosti te dugog vijeka trajanja.

Značajka dizajna +

Relevantni propisi i standardi za dizajn ventila za kisik

Dizajn bi trebao biti u skladu s&"; Nekoliko propisa o mrežama kisičnih cijevi u željezarskim i čeličnim poduzećima GG"; izdano od Ministarstva metalurgije 1981. godine, kao i&"Tehnički propisi o sigurnosti kisika i srodnih plinova GG"; (GB16912-1997),&"; Kôd dizajna stanice za kisik GG"; (GB50030-91) i ostali propisi i standardi Zahtjevi.

(1) Maksimalna brzina protoka kisika u cijevima od ugljičnog čelika trebala bi udovoljavati standardnim zahtjevima.

(2) Da bi se spriječio požar, nakon cjevovoda za kisik treba spojiti dio cjevovoda od legure bakra ili nehrđajućeg čelika duljine ne manje od 5 puta promjera cijevi i ne manje od 1,5 m.

(3) Cjevovodi za kisik trebaju imati što manje laktova i bifurkacija. Koljena cjevovoda za kisik s radnim tlakom većim od 0,1MPa trebaju biti utisnuta u prirubnice ventila. Smjer protoka zraka glave za bifurkaciju trebao bi biti pod kutom od 45 ° do 60 ° sa smjerom protoka zraka glavne cijevi.

(4) U međusobno zavarenoj konkavno konveksnoj prirubnici crvena bakrena žica za zavarivanje koristi se kao brtva O-prstena, što je pouzdan oblik brtvljenja za otpornost plamena na prirubnicu kisika.

(5) Cjevovod za kisik trebao bi imati dobar električni uređaj, otpor uzemljenja trebao bi biti manji od 10Ω, a otpor između prirubnica manji od 0,03Ω.

(6) Na kraju glavnog cjevovoda za kisik u radionici treba postaviti odzračnu cijev kako bi se olakšalo pročišćavanje i zamjena cjevovoda za kisik. Prije ulaska duljeg cjevovoda za kisik u radni regulacijski ventil treba ugraditi filtar.

Mjere opreza za ugradnju ventila za kisik

(1) Svi dijelovi u kontaktu s kisikom trebaju se strogo odmastiti, a nakon odmašćivanja koristite suhi zrak ili dušik bez ulja za čišćenje.

(2) Za zavarivanje treba koristiti elektrolučno zavarivanje ili elektrolučno zavarivanje.

Mjere opreza za rad ventila za kisik

(1) Ventil za kisik treba polako otvarati i zatvarati. Rukovatelj treba stati sa strane ventila i otvoriti ga odjednom.

(2) Strogo je zabranjeno koristiti kisik za puhanje cjevovoda ili koristiti kisik za ispitivanje curenja i tlaka.

(3) Primjenjuje se sustav operativnih karata, a unaprijed će se detaljnije objasniti i odrediti svrha, način i uvjeti operacije.

(4) Ručni ventili za kisik promjera većeg od 70 mm smiju raditi kada se razlika tlaka između prednjeg i stražnjeg dijela ventila smanji na unutar 0,3MPa.

Mjere opreza za održavanje ventila za kisik

(1) Cjevovod kisika treba često provjeravati i održavati, uklanjati hrđu i bojati jednom u 3 do 5 godina.

(2) Sigurnosni ventil i manometar na cjevovodu treba redovito provjeravati jednom godišnje.

(3) Savršite uređaj za uzemljenje.

(4) Prije vrućih radova potrebno je izvršiti zamjenu i pročišćavanje. Kad je sadržaj kisika u ispuhanom plinu 18% do 23%, on je kvalificiran.

(5) Izbor ventila, prirubnica, brtvila, cijevi i armatura trebao bi biti u skladu s odgovarajućim propisima iz GG; (GB16912-1997).

(6) Uspostaviti tehničke datoteke, osoblje za rad vlakova, remont i održavanje.

Ostale sigurnosne mjere za ventile za kisik

(1) Povećati važnost građevinskog, održavačkog i pogonskog osoblja za sigurnost.

(2) Poboljšati budnost menadžera.

(3) Poboljšati razinu znanosti i tehnologije.

(4) Kontinuirano poboljšavajte program dotoka kisika.

Standard dizajna +

· Dizajn: API 609 ·

· Lice u lice: API609, ISO5752-20, ISO5752-13, DIN F4, EN558

· Kraj prirubnice: ASME B16.5 、 ASME B16.47 、 EN1092-1 、 GOST 12815 、 Gost 33259 、 MSS SP44

· Kraj čeličnog zavarivanja: ASME B16.25

· Test: API598

· Zaštita od požara: API607, API6FA

Tehnička specifikacija +

· Veličina: 2 ”~ 48”

· Klasa: 150Lb ~ 900Lb ili PN6 ~ PN160

· Temperatura: 100 ℃ ~ 280 ℃ ~ 420 ℃ ~ 600 ℃

· Priključak: Dvostruka prirubnica 、 TORBA 、 OBLAKA

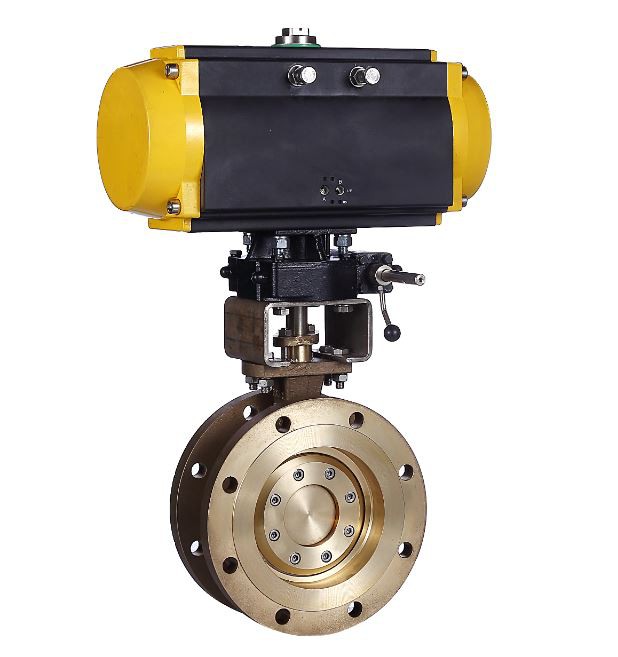

· Rad: Pužni zupčanik 、 pneumatski aktuator

· Primjena: industrija željeza i čelika, metalurgija, petrokemija, kemijska industrija

Opcija materijala +

· Tijelo: nehrđajući čelik 、 F304 、 F316 、 F321 、 CF8C 、 aluminijska bronca 、 mesing 、 ASTM A494 M-35-1, UNS N24130 、 M30C 、 N06625 、 Monel 400 、 Monel K500 、 INCONEL625 itd.

· Disk: nehrđajući čelik 、 SS304 、 SS316 、 SS321 、 CF8C 、 aluminijska bronca 、 mesing ss Monel 400 、 INCONEL625 itd.

· Stabljika: Monel K500 、 INCONEL625 、 C63200 、 XM-19

Sjedalo: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316 、 SS + STL 、 SS + nitriranje
