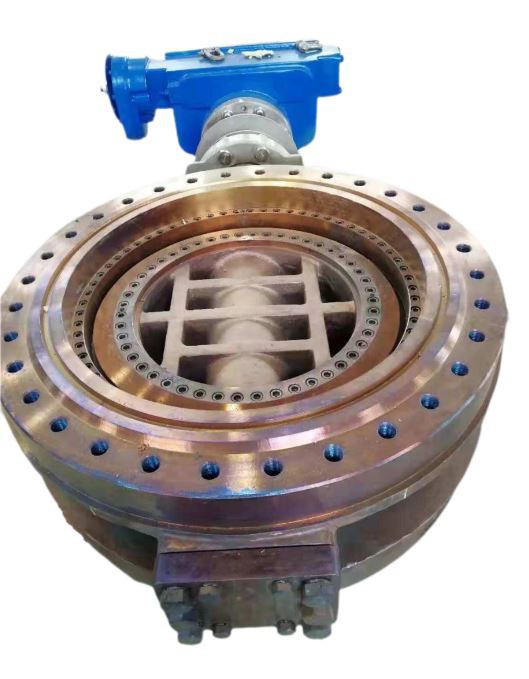

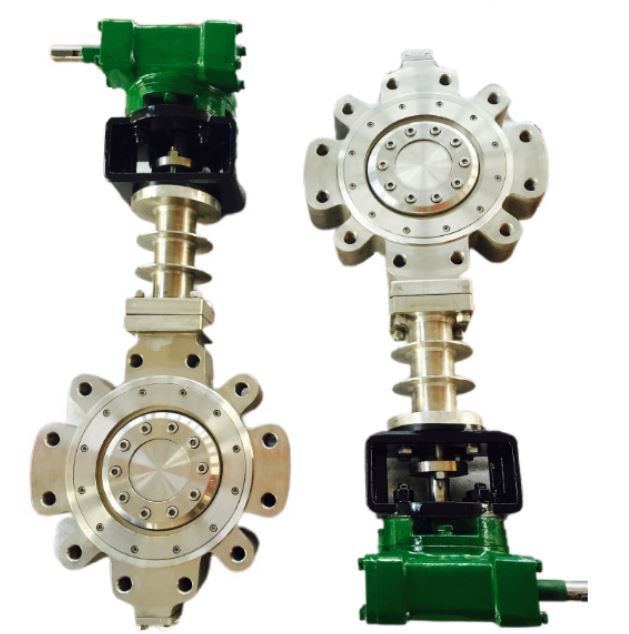

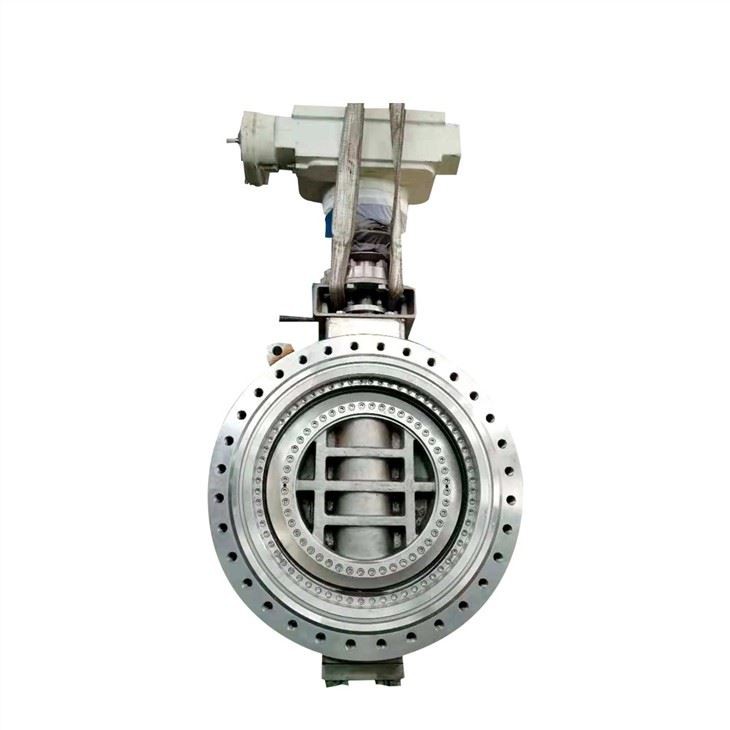

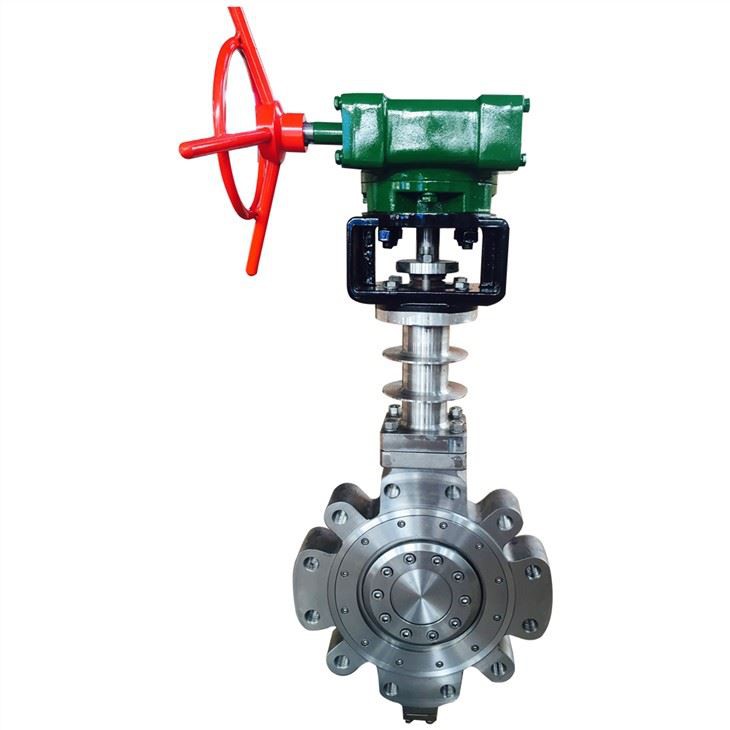

Ventil leptira visoke temperature

Taitubv usvaja multi-ekscentrični dizajn i dizajn hlađenja ventila, koji može bolje kontrolirati ekspanziju i deformaciju kontrakcije visoke i niske temperature. Ima prednosti visoke otpornosti na temperaturu, rada svjetla, bez trenja prilikom otvaranja i zatvaranja, poboljšanja performansi brtvenja leptirova ventila i produljenja vijeka trajanja. Prednosti kao što su

1: pozitivan kružni brtveći prsten s kuglastom površinom, ariants od visoke i niske temperature. U ovom slučaju, quintuple offset je najbolje rješenje za dizajn strukture leptirova ventila za usluge visoke i niske temperature.

2: Povećajte njegovu aksijsku ekscentričnost (veći promjer stabljike) i smanjite njezinu radijalnu ekscentričnost. Njegova superiorna vrijednost podataka neophodna je za dizajn leptirova ventila visokog tlaka.

3: Smanjenje radijalne ekscentričnosti donosi niži otvor zakranost, smanjuje abraziju tijekom otvaranja i zatvaranja za visokotlačni leptir. Pazeći da servis podigne vrijeme duže od trostrukog offset leptir ventila.

4: Pritisak na brtveni prsten je ravnomjerniji, životno vrijeme brtvenog prstena je duže, što je prikladnije za dizajn ventila visokog tlaka i promjenjivih temperaturnih uvjeta servisa.

Raspon proizvoda od tripica offset: Puna razlika tlaka ispod 300LB. Max. temp. 425 ° C, Min. temp. -96 ° C. Nije pogodan za veliki kuglični ventil.

Raspon proizvoda od kvintiple offset: Puna razlika tlaka do 2500LB. Max. temp. 850 ° C, Min. temp. -196 ° C.

Značajka dizajna+

Kako bi se zadovoljili zahtjevi visoke temperature, ventili leptira visoke temperature moraju zadovoljiti sljedeće zahtjeve:

1. U procesu projektiranja, materijal tijela ventila također se odabire iz materijala navedenog u ASME B16134 standardu, a primjenjiva temperatura materijala viša je od maksimalne temperature radnog stanja ventila.

2.Stem materijal: Materijal za zaustavljanje ventila odabran je kao lnconel X-750. Stabljika se proširuje dizajnom nosača i dodaju se toplinski sudoperi kako bi se smanjio utjecaj prijenosa topline na aktuator.

3. Ispunite ocjene temperature tlaka

4.Pakiranje visoke temperature usvaja ojačano pakiranje + metalni zaštitni dizajn jastučića kako bi se zadovoljilo curenje pakiranja pod visokom temperaturom i visokim tlakom.

5. Ako je temperatura viša od 900°C, treba razmotriti fizičko hlađenje.

Standard dizajna+

· Dizajn: API 609

· Licem u lice: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Kraj prilijepa: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Kraj zavarivanja stražnjice: ASME B16.25

· Test: API598

· Požar sigurno: API607 / API6FA

Tehnička specifikacija+

· Veličina: 2"~104"(DN50~ DN2600)

· Klasa: 150LB ~ 2500LB / PN6 ~ PN420

· Veza: Dvostruka prioba / Stražnjica zavar / Lug / Vafl

· Rad: Worm Gear / Pneumatic aktuator / Električni aktuator

· Temperatura:-120~1200°C

· Primjena: Izravno grijanje / taljenje željeza i čelika / Cirkulirajuća rashladna voda / Elektrane

Opcija materijala+

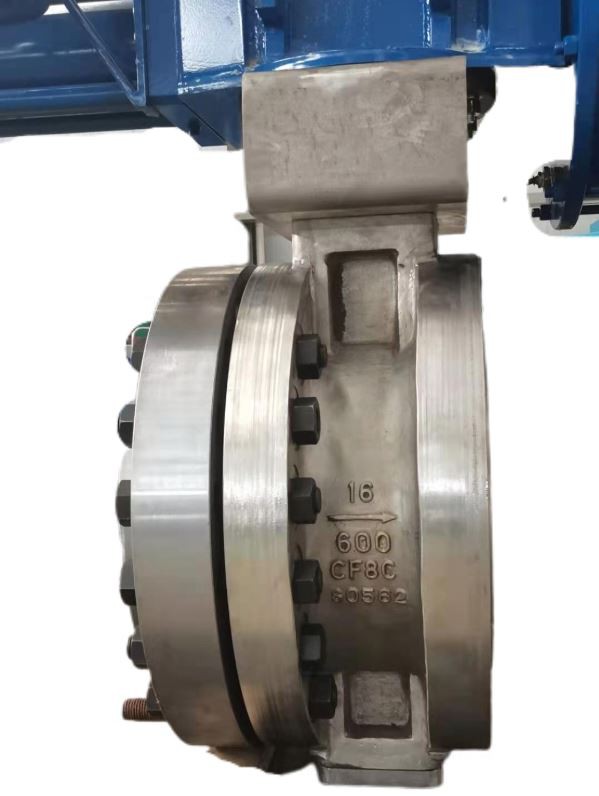

· Body&Disc: CF8C, F304H,Inconel slinjenje,Hastelloy slinjenje

· Stabljika: XM-19,Inconel slinjenje,Hastelloy slinjenje

· Brtvljenje diska: CF8C, F304H,Inconel slinjenje,Hastelloy slinjenje

· Sjedište tijela: F304H+STL
