Leptir ventili visokih performansi

2.0 UVOD

2.1 Leptir ventil visoke učinkovitosti SERIJE 5000 kombinira prednosti kuglastih ventila-tipa s jednostavnim rukovanjem, malom težinom i niskom cijenom leptirastih ventila. Jedan osnovni dizajn prikladan je za širok raspon usluga, uključujući primjene kisika, klora, kiselog plina, vakuuma i pare.

2.2 ZNAČAJKE UKLJUČUJU:

2.2.1 Zatvaranje nepropusno za mjehuriće osigurano u širokom rasponu radnih uvjeta.

2.2.2 Pogodan i za moduliranje i za on/off usluge, leptir ventil SERIJE 5000 lako se automatizira s vašim izborom ručnih operatera, električnih i pneumatskih aktuatora, pozicionera i kontrola.

2.2.3 Vanjski graničnik vožnje za sprječavanje prekoračenja diska pri otvaranju i zatvaranju.

2.2.4 Brtvene površine bez prekida.

2.2.5 Produženo tijelo vrata za osiguravanje izolacijskog razmaka cijevi od 60 mm.

2.2.6 Dizajn slijepog dna tijela do DN 300.

2.2.7 Brtva ležaja za zaštitu ležajeva od ulaska čestica.

2.3Dodatne informacije o leptir ventilima TIPBV SERIJE 5000-uključujući podatke o primjeni, inženjerske specifikacije i odabir aktuatora dostupne su kod vašeg TIPBV distributera ili prodajnog predstavnika.

>VELIČINA:Veličina ventila npr. DN 150

>RAZRED:Ocjena tlaka spojne prirubnice

>TIJELO:Vrsta materijala držača tijela/sjedala npr. WCB, CF8M itd.

>DISK:Vrsta materijala diska npr. CF8M

>STABLO:Kvaliteta materijala stabljike npr. 17-4PH

>SJEDALO:Materijal sjedišta npr. R-PTFE

>OBLIKOVATI:Standard referentnog dizajna ventila

>SLIKA:Broj oznake ventila ili instrumenta daje kupac

>OCJENA:Primjenjivi temperaturni raspon ventila

4.0 INSTALACIJA

4.1The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

Stol 1:MINIMALNI UNUTRAŠNJI PROMJER CIJEVI S PREPORUČENIM ZAZOROM

VentilMinimalni ID cijevi (mm)

Veličina PN10 PN16 PN25 PN40

OPREZ

Ako su ručka ili aktuator uklonjeni, nemojte zakretati disk izvan potpuno otvorenog ili zatvorenog položaja -to bi moglo oštetiti brtvene površine.

BILJEŠKA:Ventili SERIJE 5000 su

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5.0 ODRŽAVANJE

5.1Prije početka rada na ventilu potrebno je poduzeti razumne mjere opreza. Treba nositi zaštitnu odjeću, kako to zahtijeva specifična tekućina za vodu.

5.2Ekscentrični dizajn SERIJE 5000 može dopustiti tlaku u cjevovodu da otvori ventil ako ručka/pogon nije na mjestu dok je ventil pod tlakom.

UPOZORENJE

Nemojte tlačiti cijev bez operatera montiranog na ventilu.

5.3Ventil TIPBV SERIJE 5000 mora biti u zatvorenom položaju kako bi se uklonio s cjevovoda.

5.4Vanjski graničnik vožnje nije za pozicioniranje diska. Zaustavljanje putovanja sprječava preko-putanje diska pri otvaranju i zatvaranju. Ako je kretanje diska ograničeno graničnikom vožnje, disk je prekoračio.

OPREZ

Prilikom rukovanja ventilom treba paziti da ne izgrebete rub diska ili sjedište.

5.5Započnite sve radove na ventilu koji je uklonjen s linije čišćenjem ventila, uklanjanjem zrna ili kamenca.

Prije uklanjanja ručke ili aktuatora s ventila, ili prije uklanjanja držača sjedala s ventila u slijepoj ulici, zatvorite ventil i ispustite tlak u cjevovodu.

Nemojte tlačiti cijev bez operatera montiranog na ventilu.

5.6Zamjenska sjedala, brtve i ostali dijelovi dostupni su kod ovlaštenih distributera. Obratite se svom distributeru ili prodajnom predstavniku za detalje o cijeni i dostavi.

5.7Kada koristite cijev čiji je ID manji od preporučenog minimalnog unutarnjeg promjera cijevi s odgovarajućim zazorom, na kraju cijevi treba osigurati skošenje od 45 stupnjeva tako da čisti disk.

6.0 ZAMJENA SJEDALA

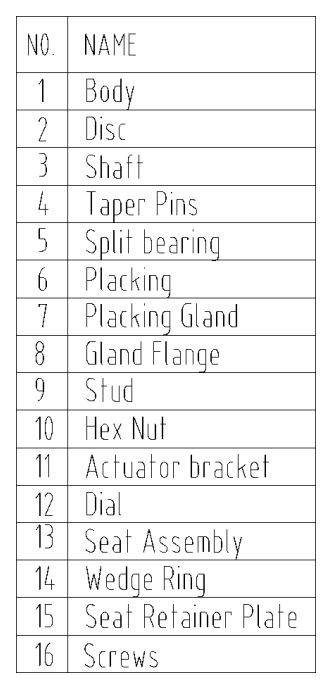

6.1 Pogledajte sliku 1 za identifikaciju dijelova.

6.2 S DISK-om (2) u zatvorenom položaju, uklonite ventil s cjevovoda.

6.3 Položite ventil dolje s DISKOM (2) u zatvorenom položaju i stranom držača sjedala okrenutom prema gore.

6.4 Uklonite VIJKE ZAŠTITNE PLOČE (16).

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

Uklonite strane materijale, prljavštinu itd. Provjerite ima li na sjedalu diska zareze ili ogrebotine.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 Pažljivo postavite DRŽAČ SJEDALA (16) na mjesto na vrhu SJEDALA (13).

Lagano podmažite navoje i ugradite VIJKE ZAŠTITNE PLOČE (16).

7.0 PRILAGOĐAVANJE POLJA

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

NAPOMENA: Ako se curenje ne može zaustaviti ovom radnjom, brtve vretena zahtijevaju zamjenu.

8.0 FIGURE

Slika 1: DN 65-DN 300
