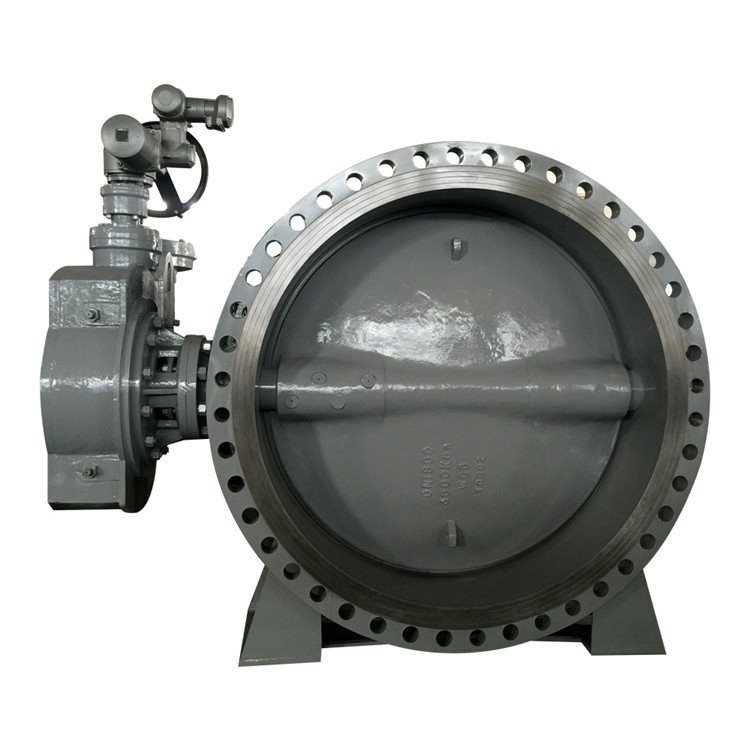

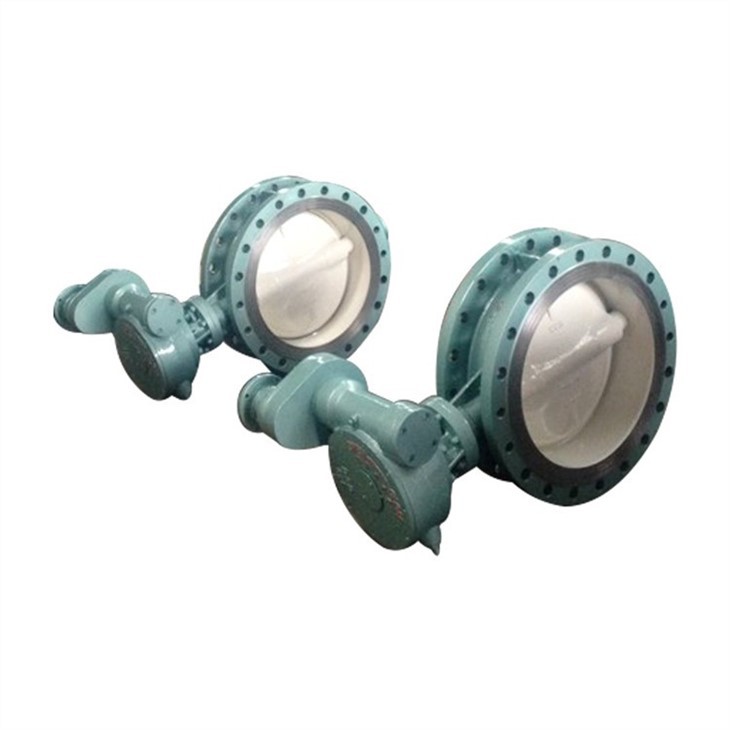

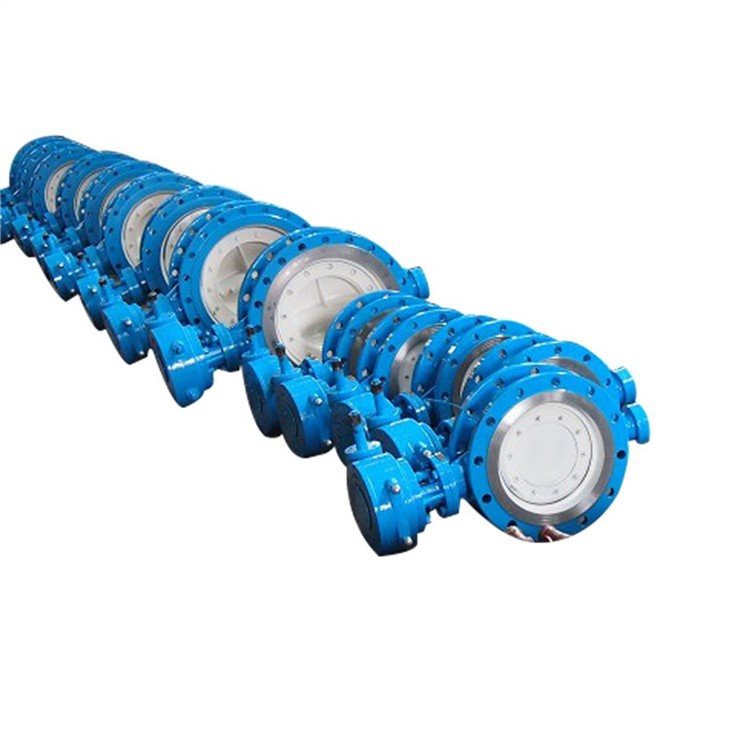

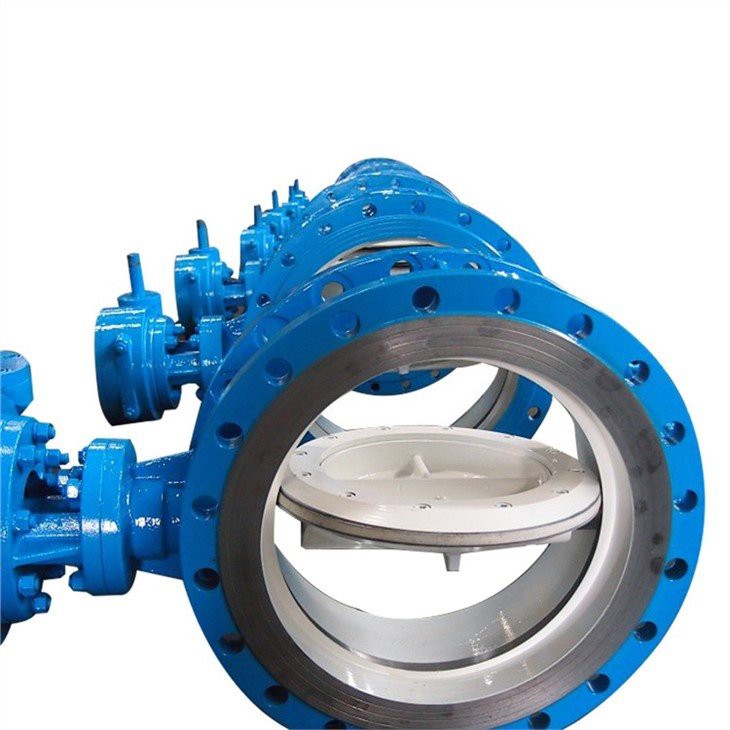

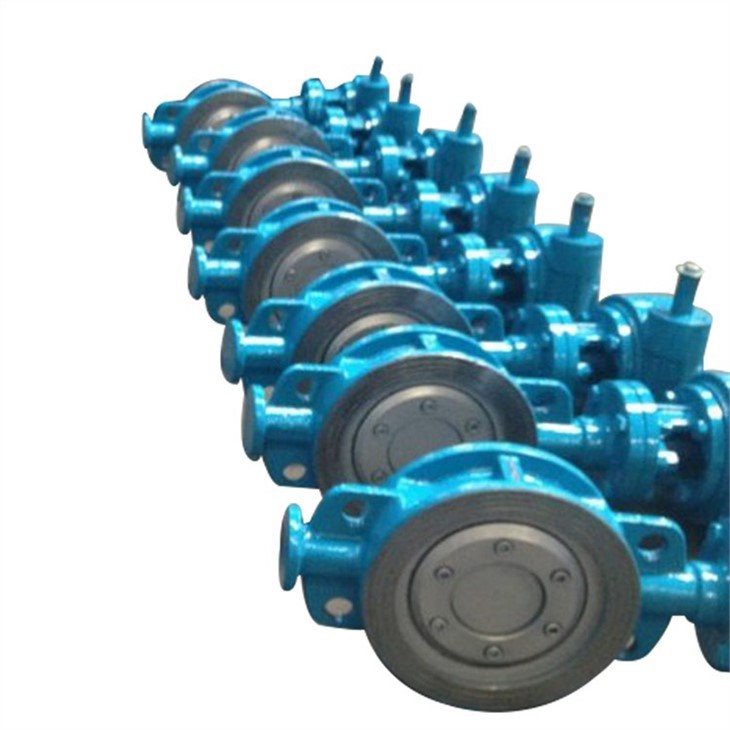

Leptir ventil s trostrukim pomakom EPDM

Njegova strukturna značajka je da dok je položaj osovine dvostrukog ekscentričnog ventila ventila ekscentričan, konusna os brtvene površine leptiraste ploče nagnuta je prema osi cilindra tijela, odnosno, nakon treće ekscentričnosti, brtveni dio leptirske ploče nije Nadalje, to je pravi krug već elipsa, a oblik brtvene površine je stoga asimetričan, s jednom stranom nagnutom prema središnjoj liniji tijela, a s druge strane paralelnoj središnjoj liniji tijela. Najveća značajka trostruke ekscentrične EPDM brtve je što u osnovi mijenja strukturu brtvljenja, brtvljenje položaja, ali i torzijsko brtvljenje, oslanjajući se na elastičnu deformaciju sjedala ventila i kontaktni površinski tlak sjedala ventila kako bi se postigao učinak brtvljenja. Ima jednostavnu strukturu i lako održavanje. Jednostavna instalacija, nula propuštanja i druge značajke.

1. Leptir ploča usvaja racionaliziranu strukturu, a srednji koeficijent otpora protoku je mali

2. Brtvena površina ploče ventila prihvaća EPDM materijal koji nije lako nagrizati i ima dobre performanse brtvljenja.

3. Brtvena konstrukcija usvaja troscentričnu tvrdu brtvenu strukturu, i to: radijalnu ekscentričnost, osnu ekscentričnost i kutnu ekscentričnost. Smanjuje trenje tijekom otvaranja ili zatvaranja ventila, osiguravajući da se ventil fleksibilno otvara i zatvara, a što je ventil čvršće zatvoren, brtva je čvršća. Kada se ventil otvori, brtvena površina se brzo oslobađa, smanjujući trošenje i produljujući vijek trajanja.

4. Budući da je EPDM fleksibilan, može se brzo odvojiti, radni moment je mali i više je ručnog upravljanja, fleksibilan, prikladan i štedi energiju.

· Dizajn: API 609

· Licem u lice: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Kraj prirubnice: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Kraj čeličnog zavarivanja: ASME B16.25

· Test: API598

· Vatrootporno: API607 / API6FA

· Veličina: 2 ”~ 80” (DN50 ~ DN2000)

· Klasa: 150LB / PN6 ~ PN25

· Priključak: Dvostruka prirubnica / čeoni zavar / ušica / oblatna

· Rad: Pužni zupčanik / pneumatski aktuator / električni aktuator

· Temperatura: -100 ~ 180 ℃

· Primjena: Morska voda / Služba za opskrbu vodom / Kemijska / Općinska voda

· Karoserija&pojačalo; disk: ugljični čelik (WCB, LCB)

· Nehrđajući čelik (CF8, CF8M, CF3, CF3M) /

· Dupleks nehrđajući čelik (4A, 5A, 6A) /

· Legura Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Legura inconel (CY-40, CW-6MC) /

· Monelova legura (M35-1) /

· Legura aluminijske bronce (C95400, C95500, C95800, AB2C)

· Matična ploča: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Meko brtvljenje ： (PTFE, RPTFE, EPDM)

· Sjedište tijela: površina 13Cr / površina SS304 / površina SS316 / površina STL
