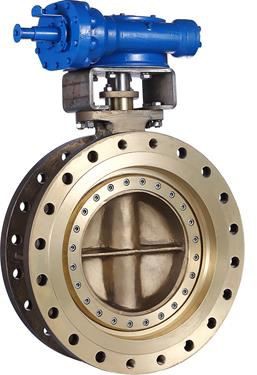

Katalog trostrukog pomaka leptir ventila serije 3000

Trostruki ofsetni leptir ventil koji kupcima pruža profesionalna rješenja ventila za rigorozne radne conditions.to zadovoljavaju zahtjeve kupca, pruža otporne na koroziju, otporne na niske ili visoke temperature, otporne na abraziju i posebne materijalne ventile pogodne za različite medije. Blisko surađujemo s naftnom i plinskom industrijom, proizvodnjom energije, rudarstvom, kemijskom industrijom, industrijom hrane i pića i morskim industrijama kako bismo predvidjeli njihove potrebe i nadmašili njihova očekivanja.

Trostruki ofsetni leptirski ventil bio je pruža dvosmjerno nulto curenje i visoke performanse, tečeći novu industrijsku kategoriju koristeći tehnologiju koja prethodno nije bila dostupna s drugim ventilima za okretanje četvrtine.

Snažna predanost održavanju i poboljšanju kvalitete performansi proizvoda i korisničke usluge svojstvena je našoj politici upravljanja.

Nulto curenje znači da nema vidljivog curenja kada se ispituje pri visokom tlaku s vodom i niskog tlaka sa zrakom prema postojećim međunarodnim standardima.

Curenje bubble zero:

Prsten brtve diska postignut je silom zakretnog momenta ravnomjerno učitanom na rub laminirane brtve diska, koji ima funkciju osiguravanja nultog curenja u hidrostatskom ili zračnom ispitivanju po API-ju 598.

Nisko trenje:

Ventil koristi strukturu s tri kamere što znači da se kutna kamera dodaje acommon metalu hard seal bi-cam leptir ventil. Ova kutna kamera funkcionira tako da ima bilo koju točku između brtvenog prstena i prstena sjedala koji se brzo odvaja ili dodiruje tijekom otvorenog i bliskog djelovanja ventila kako bi se ostavila niska fritura između parova brtve, brtveni prsten i sjedalo oslanja se na koordinaciju brtvenih dijelova, tako da ima niže trenje i izvrsnu otpornost na habanje pri otvaranju i zatvaranju, i disk i sjedalo karoserije su savršeno okrugli, disk ne dodiruje površinu za brtvljenje tijela dok ventil nije potpuno zatvoren.tako da je nisko trošenje.

Obnovljivi pečat:

Brtveni prsten može se održavati i zamijeniti nakon slučajnih oštećenja, ovaj zamjenjivi brtveni prsten omogućuje pouzdanu čvrstu brtvu i duži vijek trajanja.

Najbolja vrijednost za novac:

leptir ventili (TOBV) pružaju najvišu kvalitetu i najbolju vrijednost dostupnu u kontrolnoj industriji. Jedinstveni dizajn ovih ventila pruža robusnu pouzdanost i izuzetno jednostavno održavanje na terenu. Tako smanjuje troškove naših kupaca, a istovremeno pruža najbolju vrijednost, neovisni i interni testovi dokazali su našu vrhunsku sposobnost životnog vijeka, s isključenjem prigušenim mjehurićima kroz više od 100,000 XNUMX ciklusa.

Tri vrste dizajna pečata:

Trostruki ekscentrični leptir ventili pružaju jednosmjernu laminiranu brtvu, dvosmjernu laminiranu brtvu i jednosmjernu meku brtvu našem kupcu

Pomak 1

Osovina je smještena iza ravnine brtvene površine kako bi se osigurao kontinuirani put sjedala.

Pomak 2

Osovina je postavljena na jednu stranu središnje linije cijevi / ventila kako bi se omogućilo pomicanje brtve sa sjedala tijekom otvaranja od 90 °.

Pomak 3

Središnje linije sjedala i brtvenog konusa nagnute su u odnosu na središnju liniju cijevi / ventila. Ovaj treći pomak u potpunosti eliminira trljanje.

Građevinski materijali

Tijelo:	Ugljični čelik(A216 WCB,A352 LCB,A217 WC6,A217 WC9,A217 C5) / Nehrđajući čelik(A351 CF8,A351 CF8M,A351 CF3,A351 CF3M) / Duplex nehrđajući čelik(A995 4A,A995 5A,A995 6A) / Hastelloy(A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Inconel Legura(A494 CY-40,A494 CW-6MC) / Monel Legura(A494 M35-1)
Disk:	Ugljični čelik(A216 WCB,A352 LCB,A217 WC6,A217 WC9,A217 C5) / Nehrđajući čelik(A351 CF8,A351 CF8M,A351 CF3,A351 CF3M) / Duplex nehrđajući čelik(A995 4A,A995 5A,A995 6A) / Hastelloy(A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Inconel Legura(A494 CY-40,A494 CW-6MC) / Monel Legura(A494 M35-1)
Stablo:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Sjedalo za tijelo:	Tijelo je sjedalo / 13Cr izranjanje elektroda / SS304 izranjanje elektroda / SS316 izranjanje elektroda / izranjanje STL elektroda
Pečat diska:	SS316+grafit / SS316+PTFE / Inconel 625+PTFE / PTFE / RPTFE / PCTFE

Raspon veličina

• 4"~ 80" (DN100~ DN2000)

Ocjene tlaka

• 150Lb ~ 600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (inč)	Pritisak
Klasa150	Klasa 300	Klasa 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Temperature

• -140° F do 842 °F; -60°C do 450°C

Konfiguracije tijela

• Lug

• Dvostruko prirubnica

• Napolitanko

• Zavar stražnjice

Sukladnost

Dizajn ventila:	API 609
Licem u lice:	ISO 5752-20 / ISO 5752-13 / DIN F4
Veza:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Test:	API 598
Kvaliteta proizvodnje:	ISO 9001 / ISO 15848

Testni tlak

• Tlak ispitivanja ljuske: nazivni tlak*1,5

• Pozitivan tlak na testu: nominalni tlak *1,1

• Obrnuti ispitni tlak: Nominalni tlak *1,0

• Pozitivan i obrnuti tlak ispitivanja zraka: 0,6Mpa

• 13Cr izranjanje elektroda

• Izranjanje elektroda SS304

• Izranjanje elektroda SS316

• Izranjanje STL elektroda

Zapravo, naši kupci redovito zamjenjuju postojeće ventile vrata, lopte i globusa postižući značajno smanjenje prostora i težine, a istovremeno će odmah imati koristi od nižih troškova ugradnje.

Trostruki ofsetni ventili intenzivno se koriste u svim primjenama gdje je potrebna pozitivna izolacija. Dizajn četvrtine okretaja i izuzetno nizak okretni moment također omogućuju točnu kontrolu protoka i tlaka. S našim lavovima istinske izolacijske i kontrolne mogućnosti mogu se kombinirati u jednom proizvodu u odnosu na uobičajenu potrebu za dva različita ventila.

Grafikon performansi

• Prerada nafte i plina

• Industrija finih kemikalija

• Kemijska i petrokemijska postrojenja

• Proizvodnja energije

• Offshore platforme

• Centralizirano grijanje

• Pulpa i papir

• Čeličane

• Šećerane

• Biljke za desalinizaciju

• Pročišćavanje vode

• Cirkulirajuća rashladna voda

• Desalinizacija morske vode

VENTIL VRHUNSKE KVALITETE KOJI MINIMIZIRA VAŠU CIJENU VLASNIŠTVA

OBIČNO NE BISTE POVEZALI PREMIUM PROIZVOD SA UŠTEDOM TROŠKOVA. MEĐUTIM, STVARNOST JE SASVIM DRUGAČIJA S PLUTAJUĆIM DVOSMJERNIM BRTVENIM DVOSMJERNIM BRTVENIM DVOSTRUKIM LEPTIRSKIM VENTILIMA.

Dakle, što se događa kada instalirate i počnete upravljati ventilom? dvosmjerni ventil za brtvu s plutajućim sjedalom dizajniran je tako da bude gotovo bez održavanja i ne zahtijeva planirano održavanje u većini primjena, pružajući dodatnu uštedu troškova tijekom cijelog životnog ciklusa.

SIGURNO ZAMIJENITE POSTOJEĆE VENTILE PLUTAJUĆIM DVOSMJERNIM BRTVENIM DVOSTRUKIM OKRETNIM LEPTIRSKIM VENTILOM.

Zamjena postojećeg ventila može biti nužnost, ali i strateški izbor. dvosmjerna brtva s plutajućim sjedalom trostruka pomaknuta brtva dvosmjerno nulto curenje ventila i inherentno protupožarni siguran dizajn omogućuju našim kupcima da lako zamijene ventile vrata, kugle i globusa, a s našim dugim ventilima licem u lice (dizajniranim u skladu s ASME B16.10), ovaj se postupak može izvesti bez potrebe za bilo kakvom modifikacijom cjevovoda.

Korištenje ventila također može doprinijeti smanjenju sistemskih kvarova, čime se poboljšava ukupna razina sigurnosnog integriteta (SIL); zapravo pomoću dvosmjernih dvosmjernih ventila za brtvu s dvostrukim pomakom sjedala s odgovarajućim odabirom aktuatora moguće je konfigurirati proizvod tako da pomaže potrebnoj zaštitnoj funkciji.
