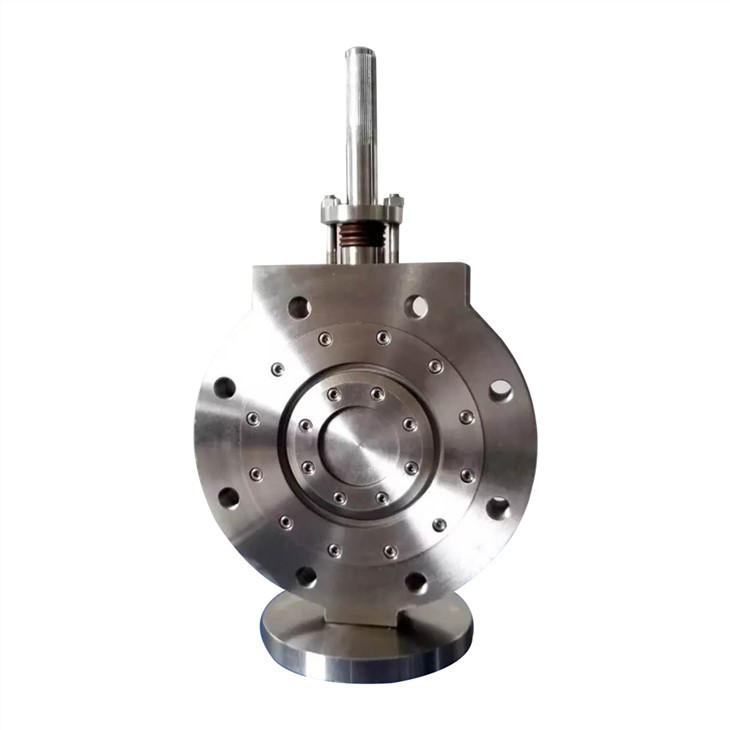

Katalog leptir ventila s plutajućim sjedalom s dvosmjernim brtvom serije 4000

Dizajn ventila s dvosmjernim sjedalom s plutajućim sjedalom s trostrukim pomaknutim ventilom preporuča se za industrijske primjene koje zahtijevaju pouzdano nulto-propuštanje, dvosmjerno zatvaranje-u teškim uvjetima kritičnog procesi, izolacija pare i temperaturni ekstremi; osobito kada je upotreba mekih-materijala sa sjedištem u ventilima ograničena.

U usporedbi s kuglastim ventilima, dvosmjerni ventili s plutajućim sjedalom s trostrukim pomakom s plutajućim sjedištem pristupačno su rješenje, osobito u instalacijama većeg promjera, koje zahtijeva manje strukturalne potpore kako bi se osiguralo zatvaranje bez mjehurića-. Rezultat je virtualno zatvaranje bez curenja-čak i u primjenama visokog zračnog tlaka, visoke-temperature i dvosmjernog tlaka. Zbog njihova četvrt{4}}okretanja za otvaranje i zatvaranje, ventile je lako automatizirati i mogu ispuniti brzo vrijeme zatvaranja, što je često potrebno u sigurnosnim aplikacijama.

Optimizirani kut sjedala:

An innovative seat angle design and Stellite® hard-faced valve body seat deliver a longer seal life and improved abrasion resistance, even after extensive cycling. Designed to eliminate wedging or binding of the disc, and lower the operating torque, the floating seat bi-directional seal triple offset valves can REDUCE TOTAL COST OF OWNERSHIP BY UP TO 50 percent .

Jedinstveno plutajuće sjedalo:

Za razliku od pozicionih{0}}loptastih ventila, leptirastih ili čepnih ventila, Jedinstvena dvosmjerna brtva s plutajućim sjedištem s trostrukim pomakom leptirasta ventila-prilagođava se kako bi ravnomjerno rasporedila kompresiju brtve. Plutajuće sjedalo i široki brtveni prsten koji podupiru lice daju BOLJE BRTVANJE za uklanjanje vezanja i poboljšanje performansi.

Metal{0}}na-brtvljenje:

Precizno obrađeno metalno sjedište i brtveni prsten osiguravaju pouzdano i dvosmjerno zatvaranje u-ostalim primjenama na visokim temperaturama, visokim tlakom i teškim servisima. Pravokutni-konusni dizajn sjedišta olakšava gotovo TRENJE-MANJE U-LINIJSKO BRTVANJE.

Laminirano brtvljenje

Višeslojno brtvljenje od nehrđajućeg čelika i grafita kako bi se osiguralo da ventil NULA PROPUŠTANJA U PRIMJENI VISOKOG ZRAKA.

Inovativni dizajn brtve vratila:

Omogućuje vrhunsku KONTROLU BEZBEDNIH EMISIJA (ISO 15848, klasa AH) pod ponavljajućim termičkim ciklusima i SMANJUJE POTENCIJALNO VRIJEME ZASTOJA.

Što je plutajuće sjedalo?

Pozitivna brtva:brtveni prsten zakači se za sjedište.

Reverzna brtva:sjedište se pričvrsti za brtveni prsten nakon mikroskopskog pomaka.

Materijali za konstrukciju

• Standard: A216 WCB, A351 CF8M

• Special (upon request): Duplex, Superduplex, LCC/LCB, WC6, CF3M, Monel®, Inconel®, Hastelloy®, Alloy 20

Raspon veličina

• 4" up to 64", in a single piece cast body

Ocjene tlaka

• ASME Class 150Lb, Class 300Lb, Class 600Lb

DN (mm)	NPS (inč)		Pritisak
Razred 150	Klasa 300	Klasa 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•

Raspon temperature

• -140℉ up to 1022℉; -60 degree up to 550 degree

• Up to 1200℉ (649 degree ) possible with Shaft extension

Konfiguracije tijela

• Lug

• Double Flanged

• Wafer

• Buttweld

Usklađenost

• API 609 and ASME B16.34 valve design standard

• Zero leakage as per API 598

• API 607, 6th edition: Fire Tested

• EPA Method 21 (Fugitive Emissions Compliance)

• ISO 15848, Class BH, level C03 is our standard offering. Class AH, level C02 is an optional offering

• Quality certification as per ISO 9001

Ispitni tlak

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

Dvosmjerna brtva s plutajućim sjedalom s trostrukim ekscentričnim ili trostrukim pomaknutim leptir ventilima s plutajućim sjedištem treba se koristiti kada aplikacija zahtijeva dvosmjerno zatvaranje bez mjehurića-, ali ne dopušta upotrebu gumene-obložene leptir ventila zbog niskih/visokih temperatura i visokog tlaka.

Detalj brtvenog prstena

■ Disc Seal is Multi-level seal. When seal wear, The seal can be repaired by tight the bolts of disc to extrude the sealing ring.

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Ostali detalji dizajna

■ Dynamic seal structure makes long-term seal of packing to extend the maintenance-free period.

■ Fish scale combination packing system,Which ensures Valve Maximum leakage rate Less than or equal to 20ppm.

■ Stem blow-out proof according to API609

■ Actuator connection platform according to ISO5211.

Ventil vrhunske kvalitete koji smanjuje vaše troškove posjedovanja

Obično ne biste povezivali vrhunski proizvod s uštedom troškova. međutim, stvarnost je sasvim drugačija s plutajućim dvosmjernim sjedalom{0}}trostrukim pomaknutim leptir ventilima.

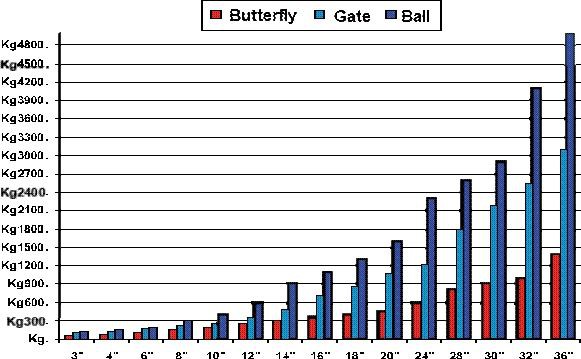

Zapravo, naši kupci redovito zamjenjuju postojeće kuglaste, zasune i kuglaste ventile postižući značajno smanjenje prostora i težine, a odmah imaju koristi od nižih troškova instalacije.

Trostruki pomakni ventili se intenzivno koriste u svim primjenama gdje je potrebna pozitivna izolacija. Dizajn za četvrtinu okreta i iznimno nizak okretni moment također omogućuju točnu kontrolu protoka i tlaka. S našim ventilima istinska izolacija i mogućnosti upravljanja mogu se kombinirati u jednom proizvodu protiv uobičajene potrebe za dva različita ventila. Osim toga, nizak zakretni moment također znači nisku cijenu aktiviranja.

Dakle, što se događa kada instalirate i počnete s radom ventila? Dvosmjerni ventil s plutajućim sjedalom s trostrukim pomaknutim sjedalom s plutajućim sjedalom dizajniran je tako da praktički ne zahtijeva održavanje i ne zahtijeva planirano održavanje u većini aplikacija, što omogućuje dodatnu uštedu troškova tijekom svog životnog ciklusa.

SIGURNO ZAMJENITE SVOJE POSTOJEĆE VENTILE S PLUTAJUĆIM SJEDIŠĆEM BI-Smjernom brtvom TROSTRUKIM OFFSET LEPTIR VENTILOM.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Korištenje ventila također može doprinijeti smanjenju sistemskih kvarova čime se poboljšava ukupna razina sigurnosnog integriteta (SIL); zapravo korištenjem dvosmjernih ventila s plutajućim sjedalom s trostrukim pomaknutim sjedalom-s odgovarajućim odabirom aktuatora, moguće je konfigurirati proizvod da pomaže traženu zaštitnu funkciju.
