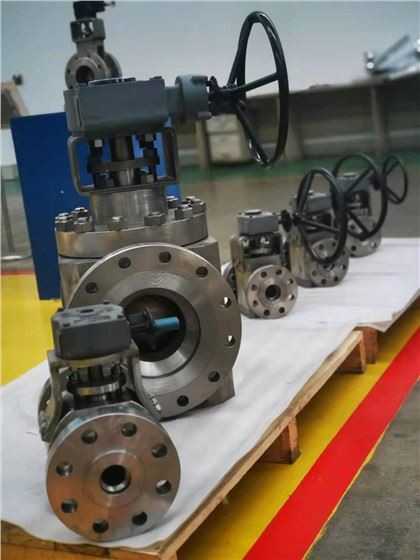

Struktura kuglastog ventila
Postoje mnoge vrste struktura za kuglaste ventile, ali one su u osnovi iste. Sve su okrugle kuglaste jezgre s dijelovima za otvaranje i zatvaranje, uglavnom sastavljene od sjedišta ventila, kuglica, brtvenih prstenova, stabljika ventila i drugih pogonskih uređaja. Ventil se može otvoriti i zatvoriti okretanjem vretena ventila za 90 stupnjeva. Koriste se u cjevovodima za zatvaranje, distribuciju, regulaciju protoka i promjenu smjera protoka medija. Sjedište ventila koristi različite oblike brtvljenja u skladu s različitim radnim uvjetima. Tijelo ventila kuglastog ventila s O-prstenom opremljeno je kuglom s unutarnjom srednjom prolaznom rupom. Na kugli se nalazi prolazni otvor promjera jednakog promjeru cjevovoda, koji se može okretati u sjedištu za brtvljenje. Postoje kružni elastomeri s obje strane smjera cjevovoda za postizanje brtvljenja. Jezgra kuglastog ventila u obliku slova V ima strukturu u obliku slova V, a jezgra ventila je 1/4 kuglaste ljuske s urezom u obliku slova V. Ima veliki kapacitet protoka, veliki podesivi raspon, silu smicanja i može se čvrsto zatvoriti, što ga čini posebno pogodnim za tekuće materijale s vlaknastom strukturom.
1, struktura kuglastog ventila tipa O:
Tijelo ventila kuglastog ventila s O-prstenom opremljeno je kuglom s unutarnjom srednjom prolaznom rupom. Na kugli se nalazi prolazni otvor promjera jednakog promjeru cjevovoda, koji se može okretati u sjedištu za brtvljenje. Postoje kružni elastomeri s obje strane smjera cjevovoda za postizanje brtvljenja. Rotiranjem kugle za 90 stupnjeva može se promijeniti smjer prolaznog otvora, čime se postiže otvaranje i zatvaranje kuglastog ventila. Kuglasti ventil O-tipa ima plutajući ili fiksni dizajn, a relativni pokretni dijelovi izrađeni su od samopodmazujućih materijala s minimalnim koeficijentom trenja, što rezultira niskim radnim momentom. Osim toga, dugotrajno brtvljenje brtvene masti čini rad fleksibilnijim. Prednosti njegovih proizvoda su sljedeće:
1. Kuglasti ventil tipa O ima mali otpor tekućine
Kuglasti ventili općenito imaju dvije strukture: smanjenje promjera i smanjenje promjera. Bez obzira na strukturu, koeficijent otpora protoka kuglastog ventila je relativno mali. Konvencionalni kuglasti ventil je ravnog tipa, poznat i kao kuglasti ventil punog protoka. Promjer kanala jednak je unutarnjem promjeru cjevovoda, a gubitak otpora je samo otpor trenja iste duljine cjevovoda. Među svim ventilima, ovaj tip kuglastih ventila ima najmanji otpor tekućine. Postoje dva načina za smanjenje otpora cjevovodnog sustava: jedan je smanjenje protoka tekućine, a drugi je povećanje promjera cijevi i promjera ventila, što će uvelike povećati cijenu cjevovodnog sustava. Drugi je smanjenje lokalnog otpora ventila, a kuglasti ventili su najbolji izbor.
2. O-prsten kuglasti ventil se prebacuje brzo i praktično
Kuglasti ventil treba se okrenuti samo za 90 stupnjeva kako bi se potpuno otvorio ili potpuno zatvorio, tako da može brzo postići otvaranje i zatvaranje.
3. O-tip kuglastog ventila ima dobre performanse brtvljenja
Velika većina sjedišta kuglastih ventila izrađena je od elastičnih materijala kao što je politetraetilen (PTFE), poznatih kao mekano zabrtvljeni kuglasti ventili. Kuglasti ventili s mekim brtvljenjem imaju dobre performanse brtvljenja i nemaju visoke zahtjeve za hrapavost i točnost obrade brtvene površine ventila.
4. Dug životni vijek O-prsten kuglastog ventila
Zbog izvrsnog samopodmazivanja politetrafluoretilena (PTFE ili F4), koeficijent trenja sa kuglom je mali. Zbog poboljšane tehnologije obrade, hrapavost kuglastog ventila je smanjena, što je uvelike produžilo njegov vijek trajanja.
5. O-tip kuglastog ventila ima visoku pouzdanost
Brtveni par kugle i sjedišta ventila neće imati ogrebotina, oštrog trenja ili drugih grešaka;
Nakon što je vreteno ventila promijenjeno na interni tip, eliminirana je potencijalna opasnost od nezgode odlijetanja vretena ventila zbog labavljenja brtvene brtve pod pritiskom tekućine;
Kuglasti ventili s antistatičkim i vatrootpornim strukturama mogu se koristiti za cjevovode za transport nafte, prirodnog plina i plina.
Jezgra kuglastog ventila s O-prstenom (kugla) je sferična, a sa strukturne perspektive, sjedište kuglastog ventila je ugrađeno u sjedište ventila na strani tijela ventila tijekom brtvljenja. Relativni pokretni dijelovi izrađeni su od samopodmazujućih materijala s iznimno niskim koeficijentom trenja, što rezultira niskim radnim momentom. Osim toga, dugotrajno brtvljenje brtvene masti čini rad fleksibilnijim. Općenito se koristi za dvopoložajnu regulaciju, s karakteristikom protoka brzog otvaranja.
Kada je kuglasti ventil O-tipa potpuno otvoren, obje strane su neometane, tvoreći ravni kanal cijevi s dvosmjernim brtvljenjem. Ima najbolju izvedbu samočišćenja i prikladan je za rezanje na dvije pozicije s posebno nečistim i vlaknastim medijima. Kuglasta jezgra uvijek trlja o ventil tijekom procesa otvaranja i zatvaranja. U isto vrijeme, brtvljenje između jezgre ventila i sjedišta ventila postiže se silom prethodnog brtvljenja sjedišta ventila koje pritiska kuglastu jezgru. Međutim, zbog izvrsnih mehaničkih i fizičkih svojstava sjedišta ventila s mekim brtvljenjem, njegova je izvedba brtvljenja posebno dobra.
2, struktura kuglastog ventila u obliku slova V:
Jezgra kuglastog ventila u obliku slova V ima strukturu u obliku slova V, a jezgra ventila je 1/4 kuglaste ljuske s urezom u obliku slova V. Ima veliki kapacitet protoka, veliki podesivi raspon, silu smicanja i može se čvrsto zatvoriti, što ga čini posebno pogodnim za tekuće materijale s vlaknastom strukturom. Općenito, kuglasti ventili u obliku slova V su pojedinačni zabrtvljeni kuglasti ventili. Nije prikladno za dvosmjernu upotrebu.
Rub u obliku slova V, odsijeca nečistoće. Tijekom rotacije kuglice, oštrica kuglice u obliku slova V tangira na sjedište ventila, režući tako vlakna i čvrste tvari u tekućini. Međutim, obični kuglasti ventili nemaju ovu funkciju, što može lako uzrokovati da se nečistoće vlakana zaglave prilikom zatvaranja, uzrokujući velike neugodnosti pri održavanju i popravku. Jezgra ventila kuglastog ventila u obliku slova V neće biti zaglavljena vlaknima. Osim toga, zbog korištenja prirubničkog spoja, njegova demontaža i montaža su jednostavni, bez potrebe za posebnim alatom, a održavanje je također jednostavno i lako. Kad je ventil zatvoren. Urez u obliku slova V stvara učinak klinastih škara između sjedišta ventila, koji ima funkciju samočišćenja i može spriječiti zapinjanje jezgre kuglice. Tijelo ventila, poklopac ventila i sjedište ventila imaju metalnu strukturu od točke do točke, a koristi se opruga stabla ventila s malim koeficijentom trenja. Stoga je radni moment mali i vrlo stabilan.
Kuglasti ventil u obliku slova V je rotirajuća struktura pod pravim kutom koja može postići regulaciju protoka. Može postići različite stupnjeve proporcionalnosti prema kutu u obliku slova V lopte u obliku slova V. Kuglasti ventili u obliku slova V općenito se koriste zajedno s pokretačima ventila i lokatorima za postizanje proporcionalne prilagodbe. Jezgre ventila u obliku slova V najprikladnije su za različite prilike prilagodbe, s visokim nazivnim koeficijentom protoka, velikim podesivim omjerom, dobrim učinkom brtvljenja, nultom osjetljivošću u izvedbi podešavanja, malim volumenom i mogu se ugraditi okomito ili vodoravno. Prikladan za kontrolu medija kao što su plinovi, pare, tekućine itd. Kuglasti ventil u obliku slova V je rotacijska struktura pod pravim kutom, sastavljena od tijela ventila u obliku slova V, pneumatskog pokretača, lokatora i drugih dodataka; Postoji približna inherentna karakteristika protoka jednakog postotka; Usvajanje strukture dvostrukog ležaja, s niskim početnim momentom, izvrsnom osjetljivošću i brzinom očitavanja, te snažnom sposobnošću smicanja.
