Značajke i prednosti

TIPBV leptirasti ventil s dvostrukim pomakom je robustan i pouzdan elastični ventil s dvostrukim pomakom dizajniran za visoke performanse u postrojenjima za pročišćavanje vode, cjevovodima, crpnim stanicama i industrijskim postavkama. Ovaj ventil visokih specifikacija izrađen je da traje sa zavarenim sjedištem tijela, inovativnim suhim vratilom i epoksidnim premazom spojenim fuzijom.

U potpunosti odgovara AWWA standardu C504:

Svi TIPBV dvostruki ekscentrični leptir ventili sukladni su s AWWA C504 i dizajnirani su za dugi vijek trajanja uz malo pažnje ili potrebe za održavanjem. Osovine od nehrđajućeg čelika otporne su na koroziju. Pakiranja tipa Chevro n V- koriste se za vijek trajanja ventila bez podešavanja.

Nizak okretni moment:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Gumeno sjedalo koje se može zamijeniti na terenu:

Posebno složeno sjedalo Buna N brtvi punih 360 stupnjeva na rubu sfernog diska od nehrđajućeg čelika. Jedinstveni dizajn-sjedala s utorima, zajedno sa širokim, sferično oblikovanim rubom sjedala diska, omogućuje veću toleranciju zatvaranja diska (do 1 stupanj od centra u zatvorenom položaju bez curenja). Sjedalo je mehanički zadržano u tijelu bez metalnog okova pomoću lijevanog epoksidnog spoja koji osigurava da sjedalo odgovara polumjeru diska uz jednoliki kontaktni pritisak. Potpuno je podesiv na terenu i zamjenjiv.

Jednostavnost održavanja:

Dizajn Double Offset zahtijeva održavanje od nule do minimalnog. Poklopac ležaja omogućuje korisniku da ukloni pužni prijenos bez odvodnjavanja cjevovoda e. U slučaju zamjene ili popravka brtve to se može izvesti na terenu, uobičajenim alatima, bez potrebe za injekcijama epoksida ili specijaliziranog tehničara.

Struktura i prednosti

Standard dizajna

Dizajn ventila:

EN593/AWWA C504

Licem u lice:

EN558-1 / ANSI B16.10

Krajnji prirubnički priključak:

EN1092/ANSI B16.47/ANSI B16.5

Priključak gornje prirubnice:

ISO 5211

Tip		Ekscentrični leptir ventil s mekom brtvom			AWWAC504 Leptir ventil
Nazivni promjer (DN/inč)		600-3000	100-2600	100-1200	3"-72"
nazivni tlak (PN/PSI)		0.6	1 0	1.6	150PSI
Ispitni tlak	Brtvljenje	0.66	11	1.76	165PSI
	Ljuska	0.9	1 5	2.4	225PSI
Radna temperatura (stupnjevi)		-10-80			-10-80
Prikladni mediji		Slatka voda, kanalizacija, morska voda itd.

Struktura i značajke brtvljenja

Tehničke karakteristike

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Materijali glavnih dijelova

Ne,	Ime	Materijal
	čahura	ZCuZn38Mn2Pb2, F4 podloga Čelik
2	Donji ša	304 416 420 431
3	Disk	QT450-10 A536 65-45-12
4	Konusni zatik	304 416 420 431
5	Top sha代	304 416 420 431
6	Tijelo	HT200 A126ClassB QT450-10 A536 65-45-12
7	Pakiranje	NBR EPDM
8	Retainer	QT450-10 A536 65-45-12 Q235-A Gr33
9	Brtveni prsten za disk	NBR EPDM
10	Čelični prsten za tijelo	316
11	Brtveni prsten	NBR EPDM

Tijelo

Izrađen od materijala visoke čvrstoće, malo deformacija, prilagođava se lošim radnim uvjetima.

B: Brtveni prsten za tijelo

Brtveni prsten od nehrđajućeg čelika, integralno valjanje na tijelu, visoka preciznost, otpornost na habanje-, dug vijek trajanja.

C: Brtveni prsten diska:

Brtveni gumeni prsten tipa T, integrirani oblikovani oblik, visoka preciznost, dvosmjerna brtva s dosegom.

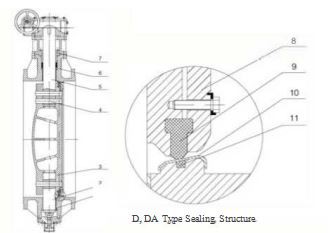

Brtvena struktura tipa D, DA

E: Konusni klin

Visoka preciznost, učinkovito spajanje osovine s diskom

F: Brtveni prsten-pin

Pouzdano pričvrstite konusni zatik, spriječite pad,

G: Žlijezda za pakiranje

Dosegnite gornji fiksni položaj i učvrstite brtveni prsten.

H: O-Prsten

Multipleks.{0}}Prstenovi mogu spriječiti curenje na kraju stabla.

I: Čahura

Izrađena od maziva i materijala s malim koeficijentom trenja, podupiru osovinu i smanjuju okretni moment.

J: Osovina

Osovina od nehrđajućeg čelika visoke čvrstoće može učinkovito isporučiti zakretni moment.

K: Nositi perilicu

Spriječite habanje prstena udlage i ramena osovine, smanjite okretni moment i osigurajte osovinu u pravom položaju.

L: O-Prsten

Učinkovito spriječite curenje kraja.

M: Donji poklopac

Kroz potporni uložni prsten spriječite pad diska i osigurajte brtvljenje.

N: Prsten za udlagu

Uvjerite se da je osovina u pravom položaju.

Ukupne dimenzije i težine

PN10 (Jedinica: mm, kg)

DN	Operater zupčanika	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Težina
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

PN10 (Jedinica: mm, kg)

DN	Operater zupčanika	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Težina
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Ukupne dimenzije i težine

PN6/PN10 (Jedinica: mm, kg)

Pritisak	DN	Operater zupčanika	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Težina
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

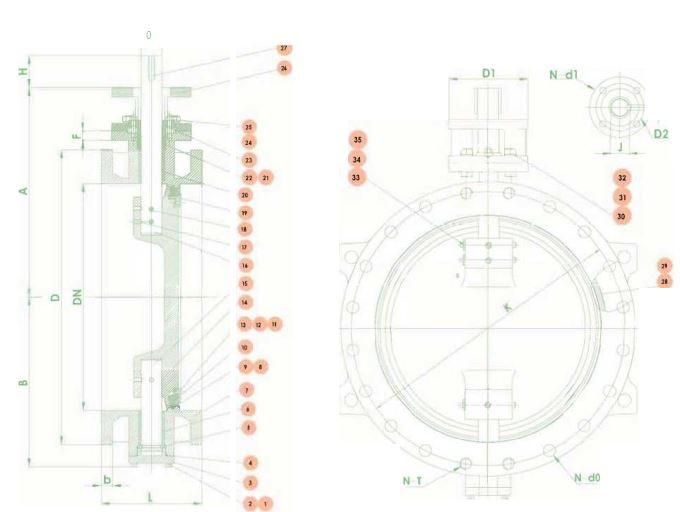

Materijali glavnih dijelova za AWWA C504 leptir ventil

NE.	IME	KOL	MATERIJAL	BILJEŠKA
1	Brtva opruge	8	304
2	Šesterokutni vijak	8	304
3	Donji poklopac	1	ASTMA536
4	Brtva donjeg poklopca	1	EPDM	NBR
5	Bisectni prsten	1	304
6	Donja čahura	1	316 plus TEFLON
7	Tijelo	1	ASTMA536
8	Brtva tijela	1	EPDM	NBR
9	Čelični prsten za brtvljenje tijela	1	316L
10	Brtva diska	1	EPDM	NBR
11	Šesterokutni vijak	40	304
12	Vanjska brtva jezička	1	304
13	Unutarnji šesterokutni vijak za pritezanje ravnog kraja	20	304
14	Disk	1	ASTMA536
15	Donja osovina	1	SS304
16	Gornja osovina	1	SS304
17	Rper krajnji vijak	3	SS304
18	TaperPin	3	304

2.	IME	KOL	MATERIJAL
19	Tlačni prsten	1	304
20	Gornja čahura	1	316 plus TEFLON
21	Prsten za pakiranje	1	304
22	O-prsten	4	EPDM (NBR)
23	Žlijezda za pakiranje	1	ASTMA536
24	Šesterokutna matica	2	304
25	Dvostruki klinovi	2	304
26	Podrška za povezivanje	1	ASTMA536
27	Opći ravni ključ	2	45
28	Označiti	1	H62
29	Oznaka Zakovica	4	304
30	Šesterokutni vijak	8	304
31	Šesterokutna matica	8	304
32	Brtva opruge	8	304
33	Konusna brtva	3	304
34	Šesterokutna matica	3	304
35	Brtva opruge	3	304
