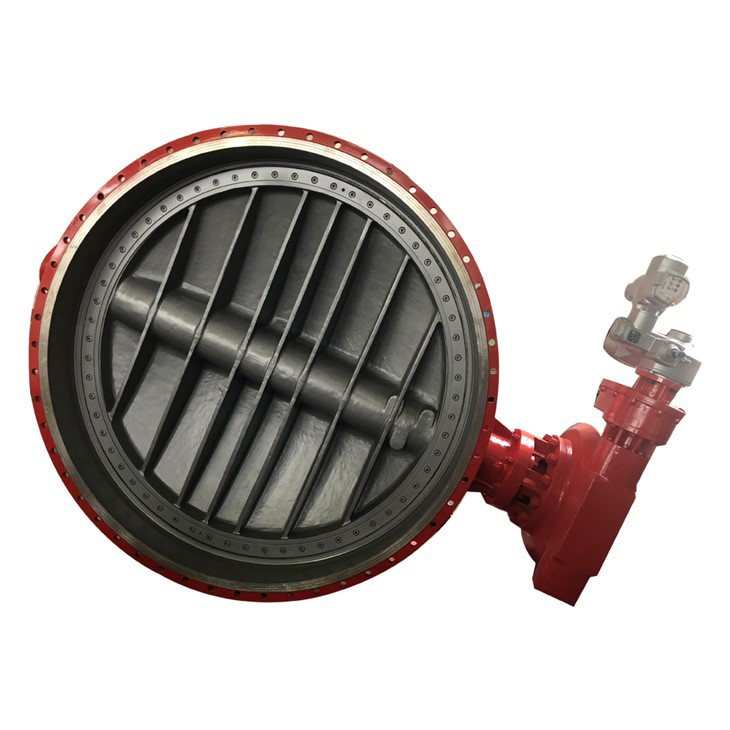

Leptir ventil s laminiranom brtvom s trostrukim pomakom je ventil visokih performansi koji se uglavnom koristi za kontrolu visoke temperature, visokog tlaka ili jakih korozivnih medija. Zbog svog jedinstvenog konstrukcijskog dizajna, trostruki ekscentrični višerazinski leptir ventil ima izvrsnu izvedbu brtvljenja, kontrole protoka i regulacije, tako da se široko koristi u naftnoj, kemijskoj industriji, elektroenergetici i drugim područjima.

Glavna značajka leptirastog ventila s laminiranom brtvom s trostrukim pomakom je korištenje dizajna ekscentrične strukture, promjenom stupnja ekscentričnosti, kako bi se postigla kontrola protoka. U isto vrijeme, između leptiraste ploče i brtvenog prstena usvojena je brtvena struktura na više razina, kako bi se osigurala pouzdanost i nepropusnost ventila. Osim toga, materijal ventila izrađen je od materijala visoke čvrstoće, otpornih na koroziju, koji mogu izdržati eroziju visoke temperature, visokog tlaka i korozivnih medija te imaju dobru izdržljivost.

Kada je ventil u zatvorenom stanju, ekscentrični kut leptir ploče trostrukog ekscentričnog višerazinskog leptir ventila čini ga odstupanjem od središta vretena ventila, što smanjuje radnu silu i trenje, što pogoduje otvaranju i operacija zatvaranja ventila, te povećava učinak brtvljenja. Kada je ventil otvoren, kontaktna površina između leptiraste ploče i sjedišta se smanjuje, što smanjuje otpor protoka i potrošnju energije tekućine.

Postoje tri različita strukturna tipa leptirastih ventila s trostrukim pomaknutim brtvama: jednostruki ekscentrični, dvostruki ekscentrični i trostruki ekscentrični. Među njima, trostruki ekscentrični leptir ventil je najnovija struktura ventila, a njegova ekscentričnost vanjskog prstena leptiraste ploče, kosi ekscentricitet unutarnjeg prstena i odstupanje središnje osi manifestacije su njegove ekscentričnosti. U usporedbi s dvostrukim ekscentričnim i jednostrukim ekscentričnim leptir ventilima, trostruki ekscentrični leptir ventili nude superiorne performanse u pogledu kontrole tekućine i nepropusnosti.

Ukratko, leptir ventil s trostrukim pomaknutim laminiranim brtvljenjem ventil je visokih performansi sa sveobuhvatnim funkcijama i izvrsnim performansama, njegov poseban ekscentrični dizajn i višerazinska brtvena struktura pružaju pouzdano jamstvo za kontrolu i regulaciju protoka različitih medija, te je prikladan za plinski, tekući i parni medij u tekućini vodilici, što je neizostavan ključni uređaj u suvremenoj industrijskoj proizvodnji.

Značajka dizajna+

1. Razuman dizajn i kompaktna struktura: Leptir ventil s trostrukim pomaknutim laminiranim brtvama usvaja dizajn strukture ekscentričnog vratila, što čini da tijelo ventila i disk ventila blisko surađuju, s jednostavnom strukturom, razumnim dizajnom i dobrim učinkom brtvljenja.

2. Fleksibilan rad i precizna kontrola: leptirastim ventilom s trostrukim pomaknutim laminiranim brtvama može se upravljati pomoću ručnog kotača, električnim, pneumatskim i drugim metodama, uz visoku točnost upravljanja i fleksibilan rad, što je pogodno za automatsku kontrolu.

3. Izvrsna izvedba prigušivanja i niska stopa curenja: leptir ventil s trostrukim pomaknutim laminiranim brtvama ima višerazinsku strukturu, koja može postići bolju izvedbu prigušivanja i može se prilagoditi visokom tlaku, visokoj temperaturi, velikom protoku i drugim radnim uvjetima, dok njegov stopa curenja je niska, što je lako održavati i održavati.

Dizajn Standard+

◆ Dizajn: API 609

◆ Licem u lice: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Kraj prirubnice: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Kraj za sučeono zavarivanje: ASME B16.25

◆ Test: API598

◆ Sigurnost od požara: API607 / API6FA

Tehnička specifikacija+

◆ Veličina: 2"~104"(DN50~DN2600)

◆ Klasa: 150LB ~ 600LB / PN6 ~ PN100

◆ Priključak: dvostruka prirubnica / sučeoni zavar / ušica / ploča

◆ Rad: Pužni prijenosnik / Pneumatski pokretač / Električni pokretač

◆ Temperatura:-100~400 stupnjeva

◆ Primjena: Izravno grijanje / Taljenje željeza i čelika / Kružna rashladna voda / Elektrane

Opcija materijala+

◆ Tijelo i disk: Ugljični čelik (WCB,LCB)

◆ Nehrđajući čelik (CF8, CF8M, CF3, CF3M) /

◆ Duplex nehrđajući čelik (4A,5A,6A) /

◆ Hastelloy legura (N-12MV,CW-12MW,CW-2M) /

◆ Inconel legura (CY-40,CW-6MC) /

◆ Monel legura (M35-1) /

◆ Aluminijska brončana legura (C95400, C95500, C95800, AB2C)

◆ Drška: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titan

◆ Brtvljenje diska: laminirano brtvljenje (SS316+grafit,SS316+PTFE,SS316+RPTFE)

◆ Brtva karoserije: SS316+grafit / SS316+PTFE / SS31083+grafit / SS30180+PTFE / Inconel+Grafit / Inconel + PTFE

◆ Sjedište tijela: A105+ SS316 / F304+ nitriranje / F316+STL / F53+STL / Inconel
