29 kol Je li leptir ventil s trostrukim pomakom prikladan za vašu primjenu?
Leptir ventili se koriste za velike procese koji zahtijevaju brzo, nepropusno otvaranje i zatvaranje. Trostruki pomak leptir ventila je tip leptir ventila posebno dizajniran da popravi nedostatke drugih tipova leptir ventila. Po dizajnu, to je najviša razina leptir ventila i može raditi u bilo kojoj vrsti obrade, uključujući okruženja visokog tlaka i visoke temperature koje drugi leptir ventili jednostavno ne mogu podnijeti.
S tehnologijom trostrukog pomaka, ventil je u stanju odoljeti habanju i održavati nepropusni integritet brtvljenja daleko dulje. To ga čini obveznim ventilom za procese, ne samo zato što podnosi visoke razine tlaka i temperature, već i zato što je ekonomičan i zahtijeva malo održavanja.
U ovom ćemo postu govoriti o značajkama i prednostima trostrukog pomaknutog leptir ventila kako bismo vam pomogli da odredite je li to pravi ventil za vašu primjenu.
Što čini trostruki offset leptir ventil drugačijim?
U usporedbi s koncentričnim (gumiranim sjedištem) i dvostruko centričnim (visokih performansi) leptir ventilima, tehnologija trostrukog pomaka leptir ventila sprječava trošenje i kidanje sjedišta i poboljšava čvrstoću brtvljenja. Treći pomak odnosi se na kutni pomak koji eliminira trenje tijekom ciklusa zatvaranja i otvaranja diska ventila potpunim odvajanjem diska od brtve do posljednjih nekoliko stupnjeva. Uklanja trljanje sjedišta i površina brtve tijekom ciklusa, čuvajući integritet brtve daleko dulje od ostalih leptir ventila.
Prednosti trostrukog pomaknutog leptir ventila
Postoji niz razloga da odaberete leptir ventil s trostrukim pomakom u odnosu na druge ventile za svoju primjenu. Evo glavnih značajki koje nudi:
Nizak radni moment
Dizajn trostrukog pomaknutog leptir ventila znači da se otvaranje i zatvaranje oslanja na položaj diska i sjedišta, a ne na trljanje gume ili kontakt sjedište/tijelo. Manji zakretni moment znači manje habanje metala i drugih dijelova, poboljšavajući životni vijek
ventil. To također znači da se ventil može otvarati i zatvarati brže jer je potreban manji okretni moment za pomicanje diska ventila.
Preslojeni kaljeni metal
Vrijednosni ventili Sjedišta trostrukih pomaknutih leptir ventila izrađena su od inconela 718 i grafita koji se pritiskaju na Stellite + 316SS sloj na rubu diska tako da mogu izdržati ekstremne temperature i razine tlaka. Leptir ventili s trostrukim pomakom u tvrtki Value Butterfly Valves mogu izdržati temperature niske od -320 stupnjeva F, do 1022 stupnja F. Imaju ocjenu tlaka od ANSI 50/300/600/900, što ih čini sigurnima i idealnima za sustavi elektrana.
Nepropusno
Trostruko pomaknuti leptir ventili nude jače brtvljenje od ostalih tipova leptir ventila, a oni u Value Butterfly Valves imaju Stellite 21 + 316SS harden Disc Edge sloj. Time se povećava tvrdoća brtvene površine kako bi se spriječilo curenje čak i pri visokim tlakovima.
Zatvaranje bez trenja
Treći pomak je kutni pomak koji eliminira trenje tijekom otvaranja i zatvaranja diska ventila. Bez trenja, ventil radi bolje i traje duže, bez habanja uzrokovanog trljanjem materijala.
Dugo radno vrijeme
Prednosti ove tehnologije prevode se u dulje vrijeme servisiranja i manje zahtjeva za održavanjem. Možete uštedjeti novac i smanjiti zastoj sustava s ventilom koji traje duže. Trostruki pomak leptir ventila iz Value Butterfly Valves jamči 50,000 ciklusa bez podešavanja brtve.
Isplativo
Unatoč višoj cijeni, trostruki ofset leptir ventili zahtijevaju minimalan materijal za njihovu izradu. Zbog dugog radnog vremena i malih zahtjeva za održavanjem, to ih čini vrlo isplativom vrstom leptir ventila.
SIL-3 Ocjena razine integriteta
SIL je kratica za Safety Integrity Level. Trostruki pomak leptir ventili tvrtke Value Valves imaju ocjenu SIL-3 od SIL-4, što je najviša razina integriteta. SIL-4 ventili su vrlo složeni i skupi, ali SIL-3 ventili nude visoku razinu integriteta, a istovremeno su isplativi.
Primjene leptirastih ventila s trostrukim pomakom
Trostruki pomak leptir ventili su vatrootporni i otporni na visoke temperature, dok su dovoljno čvrsti da izdrže razine visokog tlaka bez curenja. To ih čini najboljom opcijom za aplikacije za proizvodnju električne energije, kao što su energetske elektrane. Također su sigurna opcija za rafinerije nafte i sva kemijska postrojenja koja rade sa štetnim reaktivnim kemikalijama. Izrađeni bez elastomera ili drugih materijala osjetljivih na koroziju, ovi ventili mogu izdržati test vremena bez obzira na kemikalije s kojima dolaze u kontakt.
Postrojenja za pročišćavanje vode također mogu imati koristi od upotrebe trostrukih leptirastih ventila jer su oni najsigurnija opcija za izdržavanje pritiska vode. Dok ventili sa samo jednim ili dva pomaka imaju rizik od popuštanja tlaka, tri pomaka u trostrukom pomaku ventila osiguravaju bolju sigurnost. Povezani pomaci i njihov geometrijski dizajn rade skladno na otvaranju i zatvaranju umjesto da se oslanjaju na jedno sjedalo koje preuzima sav pritisak.
Siguran ventil visokih performansi koji izdržava test vremena

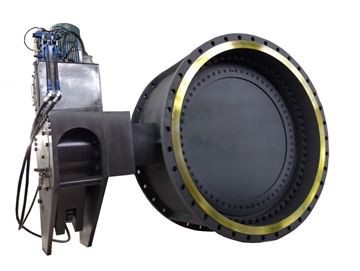

Najvažnija značajka ventila je njegova sposobnost da zaštiti vaše postrojenje. Izdržljiv ventil visokih performansi uvelike pomaže u sprječavanju hitnih problema koji uzrokuju zastoje u vašem poslovanju. Trostruki pomak VF-8 Valve Valve također nudi prednosti sjedišta u tijelu naspram ruba diska i klinastog spoja osovine s diskom kako bi se omogućilo održavanje osovine i diska. Većina osovine i diska zavareni su zajedno. Vrijednosni ventili VF-8 leptir ventili su najbolji ventili koji osiguravaju učinkovitost i sigurnost za primjene koje uključuju velike količine tlaka, ekstremne temperature i opasne tvari. Kontaktirajte Butterfly Valves & Controls za više informacija!
