Izum leptir ventila omogućio je poboljšanje procesa i primjene u raznim industrijama. Ovaj uvodni vodič ima za cilj da vas upozna s time što je leptir ventil, kako radi i njegovim varijacijama dizajna.

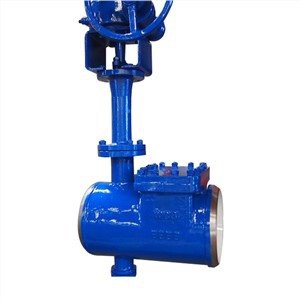

Što je leptir ventil?
Leptir ventil je mehanizam koji regulira protok materijala unutar cijevi velikog promjera okretanjem diska za četvrtinu okretaja.
Šipka prolazi kroz središte diska i ta je šipka spojena na pokretač koji kontrolira kretanje diska. Položaj diska je ili paralelan ili okomit na protok medija. Leptir ventil se razlikuje od ostalih ventila jer je disk uvijek u protoku što uzrokuje promjenu tlaka za bilo koji položaj ventila.
Zvučni sustavi oslanjaju se na pouzdane ventile. Naš izbor leptirastih regulacijskih ventila sastoji se od disk ventila savršeno dimenzioniranih za različite primjene i izrađenih u točnom skladu s industrijskim standardima. Pronađite najbolji leptir ventil za svoju specifičnu operaciju pregledavajući našu stranicu proizvoda. Za prilagođene dijelove pogledajte našu stranicu sa zahtjevima i ponudama.
Zašto se zove leptir ventil?
Neki ventili su nazvani po svom obliku kao što su kuglasti ventil, kuglasti ventil, igličasti ventil, itd. Drugi ventili su nazvani po svom kretanju i funkciji – zasun, zaporni ventil, potisni ventil, životni ventil, klizni ventil itd. Leptir kontrola ventil je također nazvan po pokretu koji čini.
Leptir ventil je dobio ime po tome što je pokret sličan krilu za let. Štap je analogan tijelu leptira, dok se disk kreće poput krila leptira. Kretanje leptir ventila slično je pokretu leptira koji je sletio s krilima pomaknutim gore-dolje uz pomicanje od 90- stupnjeva.
Za što se koristi leptir ventil?
Leptir ventil regulira protok pokretanjem, usporavanjem ili zaustavljanjem medija. Disk se otvara i zatvara rotacijom niskog momenta od 90 stupnjeva i radi za bilo koju kompatibilnu aplikaciju. Budući da koštaju manje i imaju manju težinu, leptir ventil se često preferira u odnosu na druge vrste ventila.
Za neke procese, ekstremne temperature i korozija su čimbenici koji bi lako ugrozili brtvljenje ventila. Leptir ventil podnosi ekstremnu hladnoću ili ekstremnu vrućinu. To znači da brtva održava svoj integritet što je ključno za zahtjevne primjene kao što su proizvodnja energije i prerada nafte (jer jedno curenje može ugroziti javnu sigurnost ili okoliš).
Princip rada
Leptir ventil klasificira se kao četvrtokretni ventil. Radi kao kuglasti ventil za brzo zatvaranje, ali za razliku od kuglastog ventila, leptir ventil se također može postupno otvarati i zatvarati. Ova razlika znači da je disk uvijek prisutan u protoku i dopušta pad tlaka.
Ovaj disk je montiran u sredini cijevi. Pomicanjem diska upravlja šipka umetnuta kroz disk i pokretač koji se nalazi izvan ventila. Okretanje pokretača postavlja disk ili okomito ili paralelno s protokom.
Gdje se nalazi leptir ventil?
Za orijentaciju dijelova leptir ventila postoje neke standardne smjernice. Leptir ventil mora biti udaljen od ostalih dijelova kao što su pumpe, koljena i drugi ventili – idealno je odvajanje od 6 promjera cijevi.
Obično se leptir ventil ugrađuje tako da je vreteno ventila okrenuto okomito s aktuatorom izravno iznad njega, ali u nekim slučajevima vreteno se umjesto toga nalazi vodoravno. Kada je spojen na pumpu ili nepovratni ventil, mora postojati slobodan prostor za disk kako ne bi ometao druge dijelove u blizini.
3 glavne vrste leptir ventila
Iako svi ovi ventili obavljaju uglavnom istu funkciju, postoje varijacije dizajna leptir ventila koji odgovaraju različitim operacijama. Ispod su tri glavne vrste leptir ventila.
Leptir ventil s nultim pomakom
"Koncentrično" ili "gumeno sjedište" drugi su nazivi za dizajn s nultim pomakom. Nulti pomak znači da nema pomaka na vretenu ventila. Ventil brtvi preko smetnji duž ruba diska na dršci između diska i gumenog sjedišta.
Ventil s gumenim sjedištem ima najnižu ocjenu tlaka (do 250 PSI) i podnosi toplinu do 400 stupnjeva F. Njegovo gumeno sjedište obavija tijelo kako bi se spriječio kontakt s materijalom koji održava čistoću medija.
Leptir ventil s dvostrukim pomakom visokih performansi
Ovaj leptir ventil naziva se dvostruki pomak jer je pomak na dva mjesta: na liniji sjedišta diska/brtve tijela i na provrtu. Pozicioniranje izvan središta povećava izdržljivost brtve. Ventili visokih performansi toleriraju tlak do 1440 PSI i temperature do 1200 stupnjeva F.
Ekstremna radnja se javlja jer se vreteno nalazi iza diska dok se trlja o rotaciju za 90 stupnjeva za prvih 10 stupnjeva otvaranja, ali i za 10 stupnjeva zatvaranja.

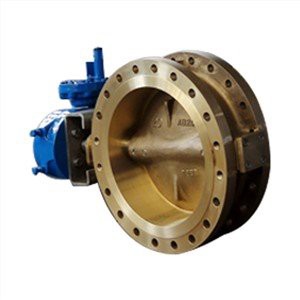

Trostruki pomak leptirasti ventil
Najbolja vrsta leptir ventila za visokotlačne sustave je trostruki pomak leptir ventila. Od tri vrste, trostruki pomak je najnapredniji s nižim emisijama i dizajniran je za rad u različitim okruženjima. Njegova toplinska tolerancija je 1200 stupnjeva F jer može izdržati 1480 PSI tlaka.
Kao i dvostruki pomak ventila, trostruki pomak ventila sastoji se od dva pomaka smještena u sredini, ali s trećim pomakom koji ima ekscentrično djelovanje s pravokutnim stožastim brtvljenjem. Bez trenja je i dugotrajan jer komponente metalne brtve ne dolaze u kontakt do svoje krajnje točke.
Uobičajene primjene leptir ventila
Neki procesi zahtijevaju tolerantnije i otpornije na habanje ventile s posebnim značajkama. Ispod su neke uobičajene primjene koje se oslanjaju na jedinstvene mehanizme leptir kontrolnog ventila.
Prerada hrane
Jednostavan dizajn, visoka izdržljivost i malo održavanja karakteristike su potrebne za regulaciju protoka tekućine u bilo kojem cjevovodnom sustavu. Certificirano sjedalo za hranu najbolje je za sektor prerade hrane, stoga je poželjno bijelo sjedalo.
Dok standardni elastični ventili sa sjedištem nisu odobreni za 3A, na tržištu ih ima mnogo koji održavaju sanitarne priključke unutar i izvana. Materijal tijela za ventil može biti u rasponu od željeza presvučenog epoksidom do željeza obloženog najlonom 11 do bronce, 304SS i 316SS.
Rafinerije
Leptir ventil se često nalazi u rafinerijama. Oni bi obično koristili više "vrhunski" ventil visokih performansi sa čeličnim tijelima ili dizajn s trostrukim pomakom koji je "siguran protiv požara" i nepropusno za mjehuriće. Mnoge aplikacije koje uključuju vodu koriste verziju s elastičnim sjedištem.
Ventili za zatvaranje
Leptir ventil je često najbolji izbor kao opći ventil za zatvaranje iznad 1,5"-148". Njihov jednostavan dizajn omogućuje im da zauzimaju manje prostora i imaju manju težinu od drugih vrsta ventila. Ovi ventili osiguravaju čvršću brtvu od zapornog ventila i obično su nepropusni za mjehuriće. Ovo je najkorisnije kada pokušavate zaustaviti protok tekućine jer sprječava prolazak tekućine kroz zatvorenu cijev.
Brodogradnja
Zbog svoje visoke izdržljivosti u slanoj vodi, leptir ventili se obično koriste na brodovima gdje su odabrani materijali odobreni od strane ABS-a. Ovaj tip ventila učinkovito stvara vodonepropusni zatvor u cjevovodnom sustavu broda kako bi se spriječio bilo kakav protok u cijevi. Njihova mala veličina također im omogućuje da se koriste u onim skučenim prostorima koji su uobičajeni na brodu.
Mogu se koristiti za "jack up" bušotine, balastne sustave, bokove broda i mnoge druge primjene. Vatrootporni odobreni ventili također su potrebni za mnoge primjene. Dodatne mogućnosti su automatizacija i pneumatska funkcija (pneumatski podvodni "zatvoreni krug", električni i hidraulički).
Obavezno koristite ventile s ISO-5211 montažnom podlogom i vretenom. Na taj je način lakše dobiti zamjenu u bilo kojoj luci. Također, budite oprezni s ventilima koji imaju samo ISO-5211 montažnu podlogu jer su vretena često "posebna" proizvođača.
