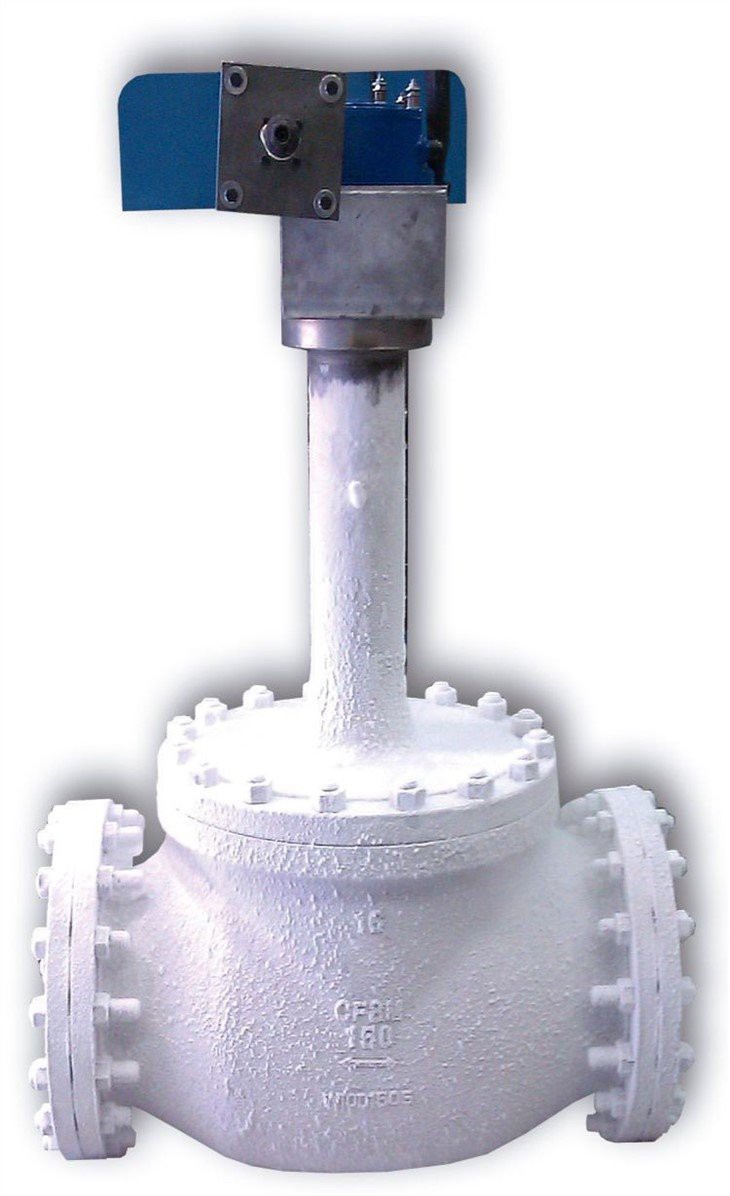

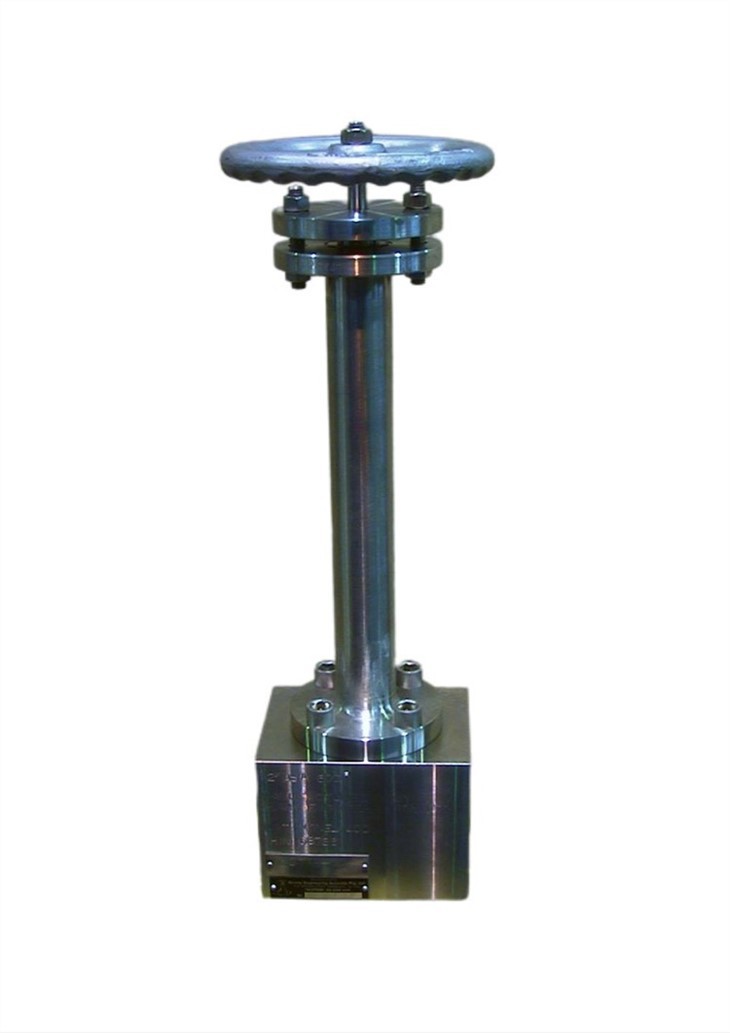

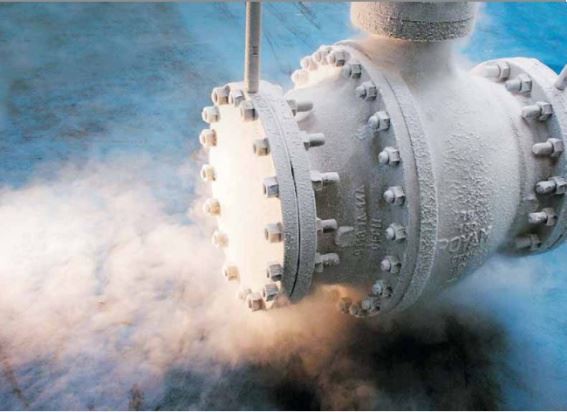

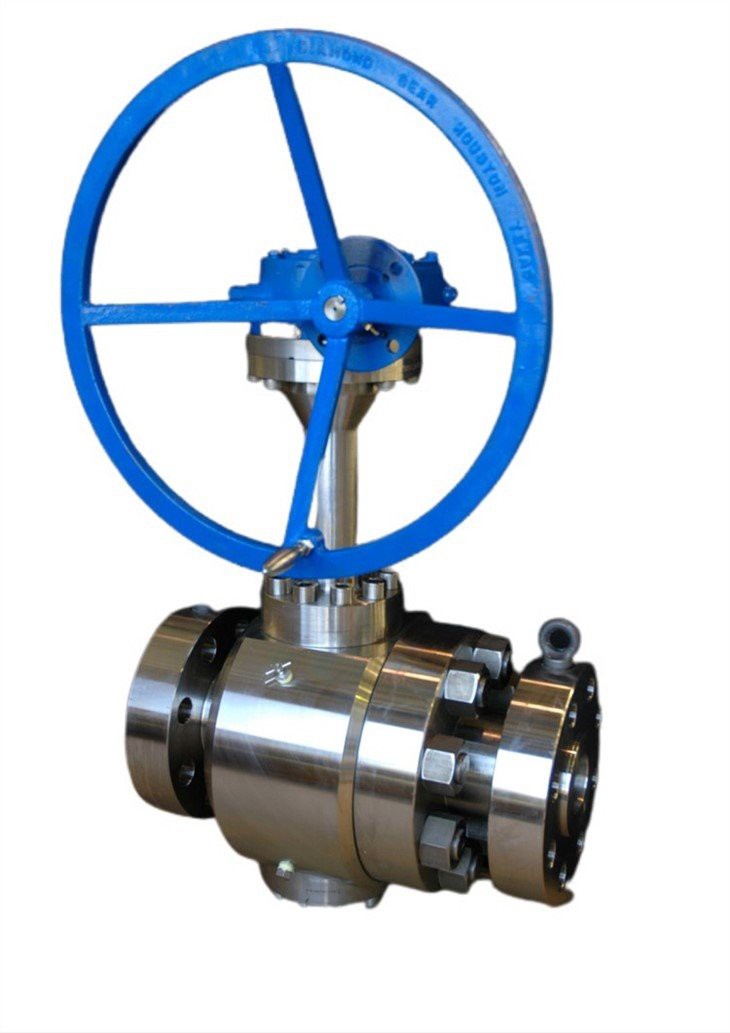

Kriogeni kuglični ventil

Kuglični ventili za ultra niske temperature uglavnom se koriste u postrojenjima za ukapljeni prirodni plin, ukapljeni naftni plin i odvajanje zraka. Izlazni tekući kriogeni medij uključuje: tekući kisik, tekući vodik, ukapljeni prirodni plin, ukapljeni naftni proizvodi itd. Ti mediji nisu samo zapaljivi i eksplozivni, već i do rasplinjavanja dolazi kada se zagriju ili bacaju, a njihov volumen naglo se širi tijekom rasplinjavanja . Ako ventil koji prenosi te tekućine ima zatvorenu šupljinu ventila, a konstrukcijska konstrukcija je nerazumna, uzrokovat će da šupljina ventila premaši tlak, što rezultira propuštanjem medija, pa čak i pucanjem ventila, što uzrokuje nesreće.

1. Ventil udovoljava zahtjevima ASME B16.34, API 6D, ASME B16.10, ASME B16.25, BS 5351, BS 6364, MESC 77/200 i drugim standardima.

2. Izdužena dimenzija glave ventila udovoljava zahtjevima MESC 77/200 ili BS6364.

3. Sjedalo ventila ima funkciju samoodpuštajućeg pritiska u tjelesnoj šupljini kako bi spriječilo zaglavljeni medij u tjelesnoj šupljini da ošteti ventil u abnormalnim uvjetima zagrijavanja.

4. Brtva na stabljici dizajnirana je na gornjem dijelu stapke i poklopca motora kako bi se smanjio utjecaj promjena temperature na pakiranju.

5. Ploča za kapanje dizajnirana je da spriječi da se vodena para u zraku ukapljuje i teče niz ventil da bi se smrzla i oštetila ventil.

6. Sjedište ventila, stablo ventila i poklopac tijela zabrtvljeni su patentiranim dizajnom bez opruge, čime se izbjegava da se opruga lako otkaže i uzrokuje zaglavljivanje i unutarnje propuštanje, a izlaz ne funkcionira kao brtva.

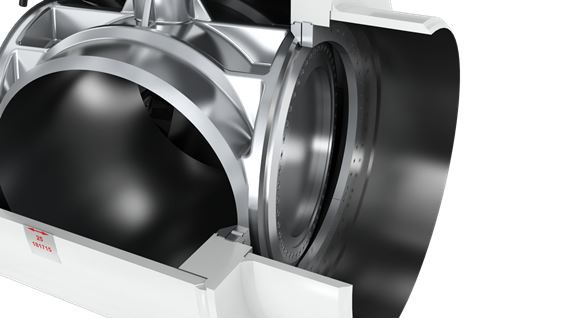

7. Brtveni prsten kuglice i prsten sjedišta ventila prihvaćaju zamjenjivu konstrukciju metal-metal, čime se izbjegava problem kratkog vijeka mekanih brtvenih materijala.

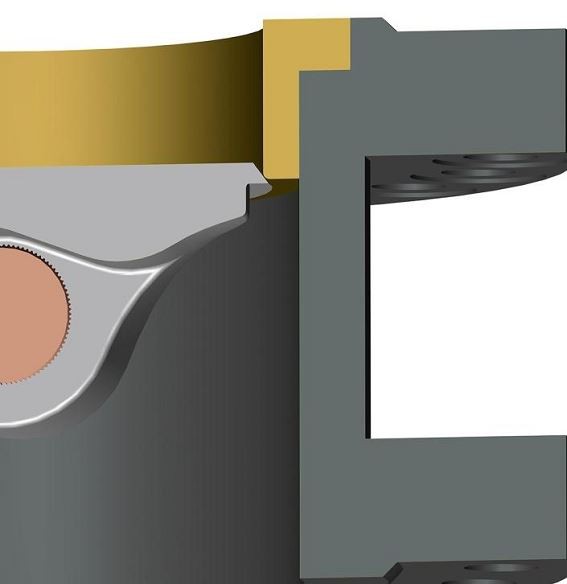

8. Brtveni prsten kuglice i prsten sjedala ventila konstruirani su s višestrukim ekscentričnim dizajnom bez trenja i STL brtvenom površinom, čime se izbjegava gubitak brtvene površine uslijed trenja sferne površine.

9. Vatrootporni dizajn udovoljava standardu API 607, a antistatički dizajn udovoljava standardu BS 5351.

10. Posebni proizvodni postupak kugličnog ventila za ultra niske temperature

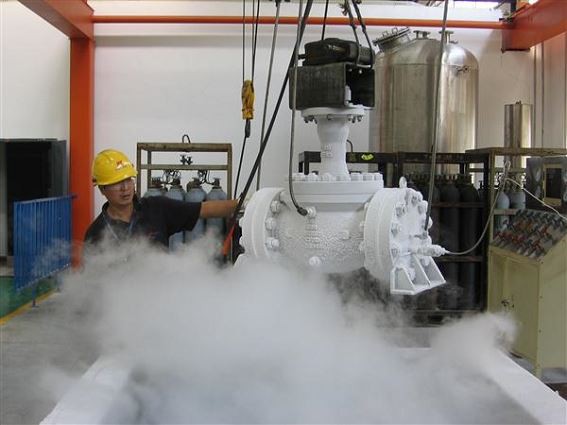

11. Oprema za ultra niske temperature

12. Obrada tijela ventila i svih dijelova niskom temperaturom

13. Odmašćivanje, čišćenje, sušenje i sastavljanje.

Standardi dizajna: udovoljava zahtjevima API6D, API608, ISO17292, BS5351, BS6364

Licem u lice: udovoljava zahtjevima API6D, ASME B16.10

Kraj prirubnice: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / MSS-SP44

Test mikropropusnosti: udovoljava zahtjevima IS015848, API622, SHELL SPE77-312, TA-LUFT

Test požara: udovoljava zahtjevima API607, API6FA

Standardi ispitivanja čvrstoće i brtvljenja: udovoljava zahtjevima API598, API6D, BS6364, EN12266, ISO5208

· Veličina: 3 ”~ 48” (DN80 ~ DN2000)

· Klasa: 150LB ~ 900LB / PN6 ~ PN160

· Priključak: Dvostruka prirubnica dugog uzorka / Dvostruka prirubnica kratkog uzorka / Sučeljeni zavar ·

· Rad: Pužni zupčanik / pneumatski aktuator / električni aktuator

· Temperatura: -269 ℃ ~ -50 ℃

· Primjena: Temperatura ukapljenog amonijaka je -269 ° C, temperatura tekućeg vodika -254 ° C, temperatura ukapljenog helija -196 ° C, temperatura tekućeg kisika -183 ° C, temperatura ukapljeni prirodni plin je -162 ° C

· Tijelo: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· Lopta: CF3M, CF8M, F316

· Stablo: F316, ASTM A479 XM-19 (UNS S20910)

· Brtvljenje diska: F316L + STL

· Sjedalo karoserije: F316L + STL
